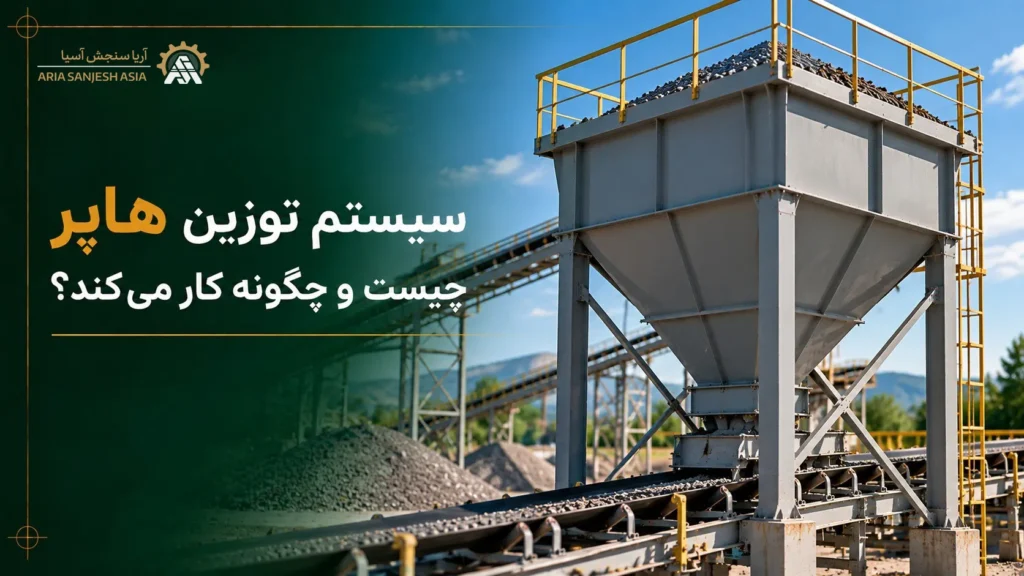

سیستم توزین هاپر برای اندازهگیری وزن مواد داخل هاپر و کنترل مقدار ورود یا خروج آنها استفاده می‌شود. در این سیستم، لودسل‌ها وزن مجموعه را اندازهگیری می‌کنند و نمایشگر یا کنترلر، اطلاعات وزن را نمایش می‌دهد یا برای مدیریت فرایند تولید به کار می‌گیرد. وقتی مواد اولیه بدون اندازهگیری وارد خط تولید می‌شوند، کنترل میزان مصرف و نسبت ترکیبات دشوار می‌شود. برای مثال، ورود بیش از حد یک ماده به میکسر می‌تواند کیفیت محصول را تغییر دهد؛ ورود کمتر از مقدار موردنیاز هم ممکن است باعث تکرار عملیات و اتلاف زمان شود. سیستم توزین هاپر کمک میکند مقدار مواد بر اساس وزن مشخص شود. البته عملکرد مناسب آن فقط به کیفیت لودسل وابسته نیست؛ طراحی سازه، نصب صحیح و نحوه خوراک‌دهی نیز اهمیت دارند. در ادامه این مقاله، از مجله آسا تولید کننده لودسل نحوه کار، کاربردها و نکات انتخاب و نگهداری این سیستم را بررسی می‌کنیم.
هاپر چیست؟
هاپر محفظه‌ای برای دریافت و نگهداری موقت مواد و هدایت آنها به بخش بعدی خط تولید است. قسمت پایین آن معمولاً قیفی‌شکل است تا مواد به سمت دریچه خروجی حرکت کنند. هاپرها اغلب برای مواد پودری، گرانولی و دانه‌ای مانند آرد، خوراک دام، گرانول پلاستیک و مواد معدنی استفاده می‌شوند. این محفظه می‌تواند بالای میکسر، دستگاه بسته‌بندی یا تجهیزات خوراک‌دهی قرار بگیرد. تفاوت هاپر معمولی با هاپر توزین در امکان اندازهگیری وزن است. هاپر معمولی فقط مواد را دریافت و تخلیه میکند، اما هاپر توزین به حسگر و تجهیزات اندازهگیری مجهز است.
سیستم توزین هاپر چگونه کار میکند؟
در یک سیستم متداول، هاپر روی لودسل‌ها قرار می‌گیرد یا از طریق مجموعه‌ای مناسب به آنها متصل می‌شود. با ورود مواد، نیروی واردشده به لودسل‌ها افزایش پیدا میکند. لودسل این نیرو را به سیگنال الکتریکی تبدیل میکند و نمایشگر یا کنترلر، سیگنال را به مقدار وزن تبدیل میکند. برای نمایش وزن مواد، وزن خالی مجموعه در تنظیمات سیستم لحاظ می‌شود:
وزن مواد = وزن کل مجموعه − وزن خالی مجموعه
برای مثال، اگر وزن هاپر خالی و تجهیزات همراه آن ۲۰۰ کیلوگرم باشد و وزن کل پس از بارگیری به ۷۰۰ کیلوگرم برسد، وزن مواد ۵۰۰ کیلوگرم خواهد بود. در سیستم‌های خودکار، کنترلر می‌تواند با رسیدن به وزن تعیین‌شده، فرمان توقف خوراک‌دهی یا شروع تخلیه را صادر کند. این قابلیت به تجهیزات و برنامه کنترلی سیستم بستگی دارد.
اجزای اصلی سیستم توزین هاپر
یک سیستم توزین هاپر معمولاً از چند بخش اصلی تشکیل می‌شود:
در کنار این تجهیزات، سازه نگهدارنده، کابل‌ها و اتصالات نیز باید درست انتخاب و نصب شوند. حتی یک اتصال مکانیکی نامناسب می‌تواند روی نتیجه توزین اثر بگذارد.
کاربردهای سیستم توزین هاپر
کاربرد اصلی این سیستم، مشخص کردن مقدار مواد در مراحل مختلف تولید است. بسته به نیاز خط، میتوان از آن برای کنترل موجودی، توزین هر نوبت تولید یا مدیریت خوراک‌دهی استفاده کرد. در صنایع غذایی، وزن مواد اولیه پیش از ورود به میکسر کنترل می‌شود. در تولید خوراک دام، مقدار اجزای جیره اهمیت دارد. در صنایع پلاستیک نیز اندازهگیری گرانول و افزودنی‌ها به حفظ نسبت مواد کمک میکند. سیستم توزین هاپر در صنایع شیمیایی، تولید مصالح ساختمانی و فرآوری مواد معدنی هم کاربرد دارد. با این حال، نوع تجهیزات باید متناسب با ماده، ظرفیت و دقت موردنیاز همان فرایند انتخاب شود.
روش‌های توزین مواد در هاپر
برای انتخاب سیستم مناسب، ابتدا باید مشخص شود که هدف، اندازهگیری مواد ورودی است یا خروجی.
توزین افزایشی: مقدار مواد از افزایش وزن هاپر محاسبه می‌شود. برای مثال، مواد وارد هاپر می‌شوند و سیستم با نزدیک شدن به وزن هدف، خوراک‌دهی را کاهش می‌دهد یا متوقف میکند.
توزین کاهشی: مقدار مواد خارج‌شده از کاهش وزن مجموعه محاسبه می‌شود. این روش می‌تواند برای کنترل مقدار تخلیه یا، با تجهیزات مناسب، تنظیم پیوسته خوراک‌دهی استفاده شود.
توزین بچ یا نوبتی: مقدار مشخصی از مواد برای هر نوبت تولید آماده می‌شود. این عملیات می‌تواند با روش افزایشی یا کاهشی انجام شود. بنابراین توزین بچ، الزاماً یک روش جدا از این دو نیست.
مزایای سیستم توزین هاپر
سیستم توزین هاپر با اندازهگیری وزن مواد، کنترل مصرف و اجرای فرمول تولید را آسان‌تر میکند. مهم‌ترین مزایای آن عبارت‌اند از:
- کنترل بهتر مصرف مواد: مقدار مصرف واقعی با مقدار تعیین‌شده در برنامه تولید مقایسه می‌شود و اختلاف‌ها زودتر قابل شناسایی هستند.
- ثبات بیشتر کیفیت محصول: کنترل وزن مواد در هر نوبت تولید به حفظ نسبت ترکیبات و کاهش تفاوت میان محصولات کمک میکند.
- کاهش خطاهای دستی: در سیستم‌های خودکار، ورود یا تخلیه مواد بر اساس وزن هدف کنترل می‌شود و وابستگی به اندازهگیری و دخالت دستی کاهش می‌یابد.
- کمک به کاهش هدررفت: کنترل مقدار خوراک‌دهی می‌تواند از مصرف بیش از نیاز مواد اولیه جلوگیری کند.
- امکان پیگیری تولید: در صورت وجود قابلیت ثبت اطلاعات، وزن هر بچ و میزان مصرف مواد برای بررسی عملکرد خط و کنترل کیفیت در دسترس خواهد بود.
دستیابی به این مزایا به انتخاب تجهیزات مناسب، نصب اصولی و تنظیم صحیح فرایند خوراک‌دهی وابسته است.
انتخاب لودسل مناسب برای هاپر
لودسل هاپر باید هم ظرفیت تحمل بار مجموعه را داشته باشد و هم دقت موردنیاز فرایند را تأمین کند. بنابراین، انتخاب آن فقط بر اساس حداکثر وزن مواد کافی نیست؛ وزن بدنه هاپر و تجهیزات متصل به بخش توزین‌شونده نیز باید در محاسبات لحاظ شود. صفر کردن نمایشگر فقط وزن نمایش‌داده‌شده را تغییر می‌دهد و بار واردشده به لودسل‌ها را حذف نمی‌کند.
حداقل مقدار مواد موردنیاز برای توزین نیز اهمیت دارد. برای مثال، سیستمی با ظرفیت چند تن، الزاماً نمی‌تواند مقدار کمی افزودنی را با دقت مطلوب اندازهگیری کند. ظرفیت و دقت باید متناسب با محدوده واقعی کار انتخاب شوند.
پیش از خرید لودسل برای سیستم توزین هاپر، این موارد را مشخص کنید:
- بار کل: وزن مجموعه خالی به‌علاوه حداکثر وزن مواد.
- دقت موردنیاز: کمترین مقدار توزین و خطای قابل قبول.
- شرایط نصب: تعداد و محل تکیهگاهها و نحوه تقسیم بار.
- شرایط محیطی: میزان رطوبت، گردوغبار، دما و نیاز به شست‌وشو.
- شرایط بارگذاری: نحوه ورود مواد، ضربه و ارتعاش تجهیزات.
تعداد لودسل‌ها باید با طراحی سازه هماهنگ باشد. آرایش سه یا چهار نقطه‌ای رایج است، اما تعداد بیشتر لودسل به‌تنهایی دقت بالاتر را تضمین نمی‌کند؛ انتقال صحیح نیرو و تقسیم مناسب بار میان حسگرها نیز تعیین‌کننده است.
چه عواملی باعث خطای توزین هاپر می‌شوند؟
یکی از مهم‌ترین علت‌های خطا، انتقال نامناسب نیرو به لودسل‌ها است. اگر بدنه هاپر به سازه مجاور تکیه کند یا بخشی از وزن از طریق یک اتصال دیگر منتقل شود، نتیجه اندازهگیری می‌تواند تغییر کند. لوله‌ها، شوت‌ها و اتصالات ورودی و خروجی نیز ممکن است به هاپر نیرو وارد کنند. حتی اتصال انعطاف‌پذیر، اگر کشیده یا فشرده نصب شود، می‌تواند بر توزین اثر بگذارد.
ارتعاش موتور و ویبراتور، برخورد مواد هنگام پرکردن و مشکلات کابل یا اتصالات الکتریکی از دیگر عوامل قابل بررسی هستند. در سیستم‌های متصل به غبارگیر یا انتقال پنوماتیک، تغییر فشار نیز ممکن است روی سیگنال وزن اثر بگذارد. نکته مهم این است که هر نوسان یا اختلاف وزن به معنی خرابی لودسل نیست. ابتدا باید شرایط مکانیکی، فرایندی و الکتریکی بررسی شود.
نصب و کالیبراسیون سیستم توزین هاپر
برای نصب صحیح، پایه‌ها باید محکم و مطابق نقشه باشند و بار در جهت مناسب به لودسل‌ها منتقل شود. اتصالات نیز نباید حرکت لازم مجموعه را محدود کنند یا نیروی ناخواسته ایجاد کنند. جزئیات نصب باید از دستورالعمل همان لودسل یا ماژول توزین گرفته شود. پس از نصب، سیستم با روش مناسب کالیبره می‌شود. در این مرحله، ارتباط میان سیگنال حسگر و وزن مشخص و عملکرد سیستم در محدوده کاری بررسی می‌شود. کالیبراسیون جای اصلاح مکانیکی را نمی‌گیرد. اگر هاپر گیر داشته باشد یا بار به‌درستی میان تکیهگاهها تقسیم نشود، ابتدا باید علت برطرف شود و سپس تنظیم و کنترل وزن انجام گیرد.در راه‌اندازی نهایی، فقط نمایش وزن کافی نیست؛ عملکرد واقعی پرکردن و تخلیه نیز باید آزمایش شود. ممکن است بعد از توقف فیدر، مواد باقی‌مانده در مسیر همچنان وارد هاپر شوند و وزن نهایی از مقدار هدف بیشتر شود. تنظیم فرمان توقف باید این وضعیت را در نظر بگیرد.
طراحی، نصب و کالیبراسیون سیستم توزین هاپر فرایندی تخصصی و نیازمند دانش فنی است. برای طراحی و سفارش این سیستم، کالیبراسیون و دریافت مشاوره فنی، با کارشناسان آریا سنجش آسیا در ارتباط باشید.
درخواست مشاوره
درخواست مشاوره
نگهداری سیستم توزین هاپر
برای نگهداری مناسب، محل نصب لودسل‌ها و اطراف اتصالات را از تجمع مواد پاک نگه دارید. کابل‌ها، آب‌بندی‌ها و بست‌ها را نیز به‌صورت دوره‌ای بررسی کنید.
پس از تخلیه، بازگشت وزن به مقدار مورد انتظار را زیر نظر بگیرید. باقی ماندن مواد روی دیواره یا خروجی می‌تواند وزن را تغییر دهد؛ صفر کردن مجدد سیستم، مشکل تخلیه ناقص را برطرف نمی‌کند. اگر وزن ناپایدار شد، نتیجه بچ‌ها تغییر کرد یا پس از تعمیرات اختلافی مشاهده شد، بررسی فنی را به تأخیر نیندازید. ثبت این تغییرات به تشخیص علت کمک میکند.
جمع‌بندی
سیستم توزین هاپر به اندازهگیری مواد، کنترل مصرف و حفظ نسبت ترکیبات در تولید کمک میکند. برای رسیدن به عملکرد قابل اعتماد، لودسل، سازه، اتصالات و تجهیزات کنترل باید با یکدیگر هماهنگ باشند. پیش از انتخاب سیستم، هدف توزین، ظرفیت و خطای قابل قبول را مشخص کنید. سپس نصب، کالیبراسیون و عملکرد واقعی خوراک‌دهی را بررسی کنید؛ زیرا دقت نهایی حاصل عملکرد کل مجموعه است.
پاسخ به پرسش‌های متداول شما
در بسیاری از موارد بله، اما سازه، تکیهگاهها و اتصالات باید بررسی شوند. ممکن است برای نصب لودسل و انتقال صحیح بار، اصلاح مکانیکی لازم باشد.
در صورت تجهیز به کنترلر و اجزای اجرایی مناسب، بله. سیستم ساده نمایش وزن، به‌تنهایی این قابلیت را ندارد.
توزین هاپر وزن مواد را اندازهگیری میکند، اما سطحسنج ارتفاع یا موقعیت سطح مواد را مشخص میکند. انتخاب میان آنها به هدف اندازهگیری بستگی دارد.
باقی ماندن مواد، گیر مکانیکی، تغییر وضعیت اتصالات یا مشکل تجهیزات اندازهگیری می‌تواند علت باشد. پیش از صفر کردن مجدد، علت تغییر را بررسی کنید.
