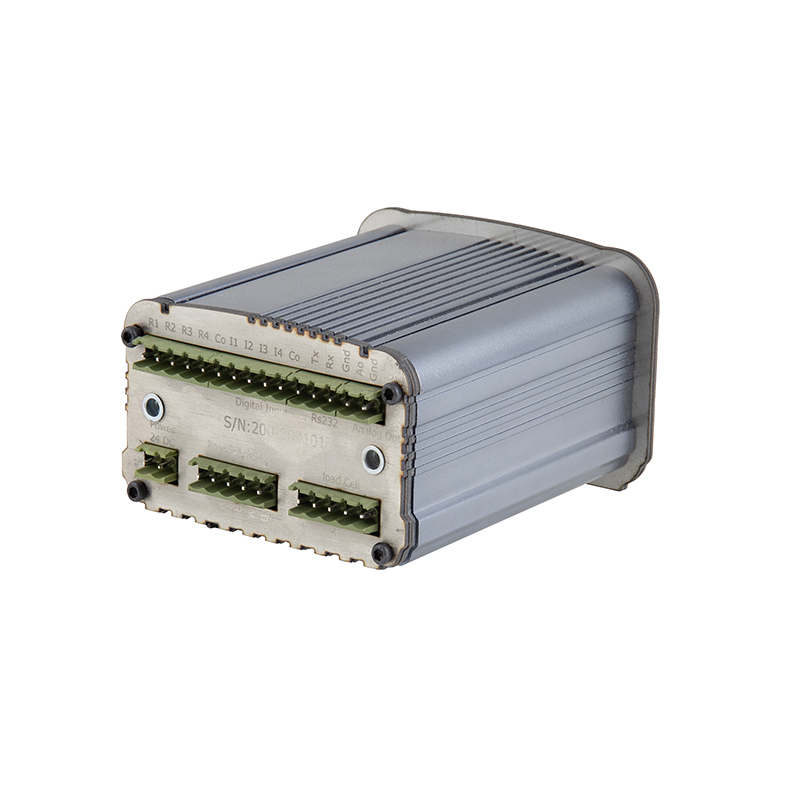

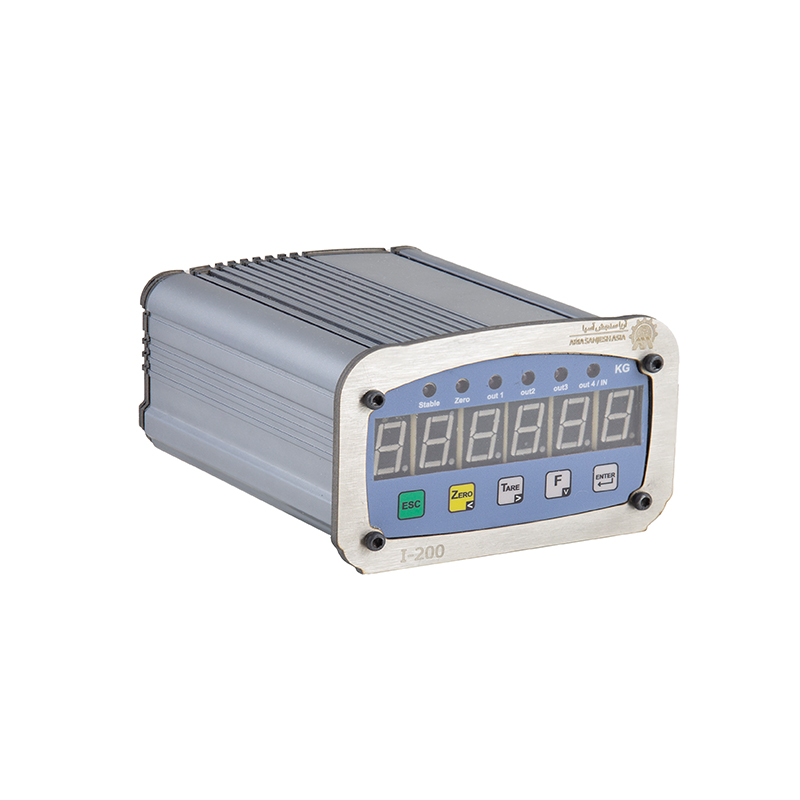

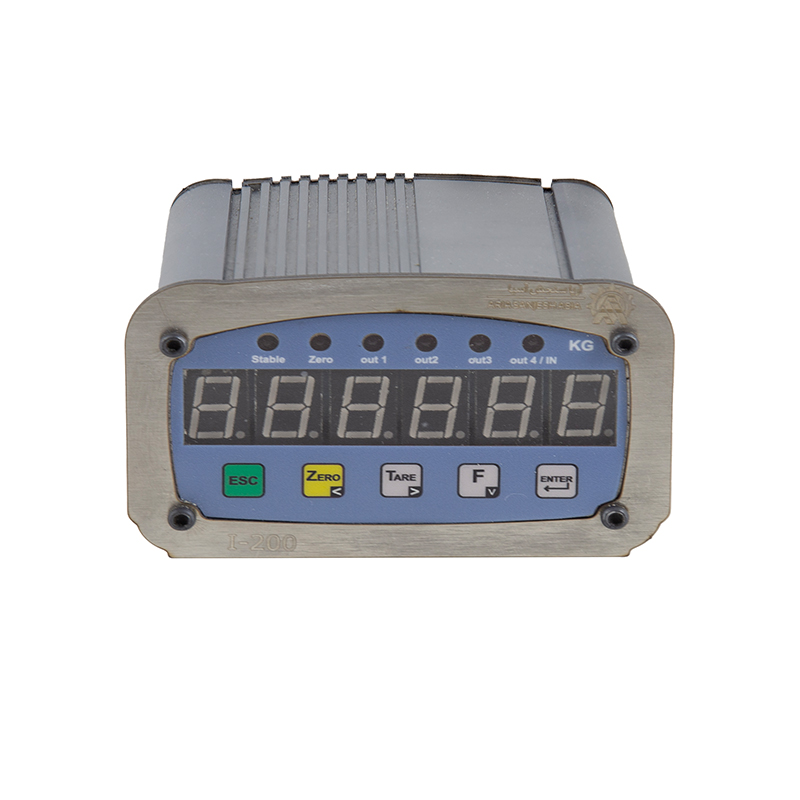

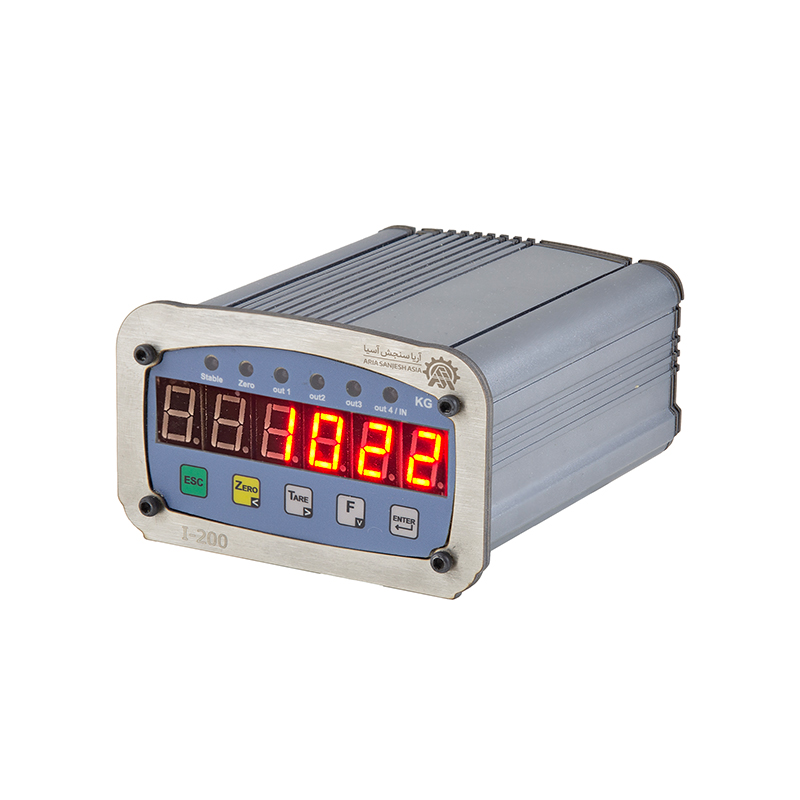

کنترلر صنعتی ASA I-200

۱ / 5

بارگذاری مدل ۳D

کنترلر صنعتی ASA I-200 — مدل ۳D

دَوَران — کشیدن

اسکرول = زوم دَوَران آزاد

روبرو

بالا

کناری

ایزومتریک

پایین

تجهیز به گونه‌ای طراحی شده که با محدودیت‌های شما سازگار باشد و با قابلیت‌های کاربردی خود، می‌تواند در سیستم‌های توزین با تعداد بالا نیز به کار گرفته شود. این تجهیز با قابلیت فرمان‌دهی در خطوط اتوماسیون بسیار چابک و مناسب برای نصب تابلویی است.

مشخصه	توضیحات
Power supply
9 to 30 V DC
Display
7segment (6 Digit number)
Input / Output port
Loadcell input (4 pcs 350 ohm)	×1
(Excitation loadcell voltage 8-12v)
Analog loadcell connection
Digital input isolation (12, 25 Ma)	×3
Relay output Relay (12-24v DC/0230v AC – 15 A)	×4
Analog output 4-20 mA / 0-10 V (PLC)	×1
RS 232	×1
RS 485_RS422	×2

برای دریافت نسخه‌های به‌روزتر یا فایل‌های بیشتر با کارشناسان ما تماس بگیرید.

توزین استاتیک

مخزن

خط تولید

4 WIRES

+ IN (EXC+) قرمز

+ OUT (SIG+) سبز

− IN (EXC−) آبی

− OUT (SIG−) زرد

6 WIRES

+ SENSE قرمز

+ IN (EXC+) نارنجی

+ OUT (SIG+) سبز

− IN (EXC−) آبی

− OUT (SIG−) زرد

− SENSE / SHIELD خاکستری

نکته نصب: برای جلوگیری از نویز، حتماً شیلد کابل را به زمین (SHIELD) متصل کنید. در محیط‌های با نویز زیاد، از سیم ۶ رشته با SENSE استفاده نمایید.
