لودسل یکی از اصلیترین اجزای سیستمهای اندازهگیری وزن و نیرو است، اما همه لودسلها برای یک نوع کاربرد طراحی نشدهاند. تفاوت در ساختار مکانیکی، جهت اعمال نیرو، ظرفیت، ابعاد محل نصب و شرایط کاری باعث شده است لودسلها در مدلهای مختلفی تولید شوند.در واقع، شکل متفاوت لودسلها فقط یک تفاوت ظاهری نیست؛ هندسه هر لودسل مشخص میکند نیرو چگونه به بدنه منتقل شود، تغییر شکل در چه ناحیهای اتفاق بیفتد و سنسور برای چه نوع سیستم توزینی مناسب باشد.به همین دلیل شناخت انواع لودسل کمک میکند برای هر کاربرد، ساختاری انتخاب شود که با نحوه بارگذاری و شرایط واقعی سیستم هماهنگ باشد.
دستهبندی انواع لودسل
لودسلها را میتوان بر اساس ساختار مکانیکی، جهت اعمال نیرو و نوع کاربرد دستهبندی کرد. از رایجترین انواع لودسل میتوان به موارد زیر اشاره کرد:
- لودسل تکنقطهای یا تکپایه (Single Point)
- لودسل خمشی یکطرفه (Single Ended Beam)
- لودسل خمشی دوطرفه (Double Ended Beam)
- لودسل فشاری (Compression)
- لودسل ستونی یا سیلندری (Column / Canister)
- لودسل دیسکی یا پنکیک (Pancake)
- لودسل کششی (Tension)
- لودسل S شکل (S-Type)
- لودسل مینیاتوری (Miniature)
- لودسل پیچشی (Torsion)
هر یک از این ساختارها برای شرایط بارگذاری و کاربرد مشخصی طراحی شدهاند و انتخاب صحیح میان آنها میتواند بر دقت، پایداری و عملکرد سیستم توزین تأثیر مستقیم داشته باشد.
لودسل تکپایه یا نقطهای
لودسل نقطهای (Single Point Load Cell) یکی از پرکاربردترین انواع لودسل در ترازوها و سیستمهای توزین پلتفرمی کوچک و متوسط است.
ویژگی مهم این ساختار، قابلیت جبران اثر قرارگیری بار در نقاط مختلف پلتفرم، در محدوده تعیینشده توسط سازنده است. به این ویژگی جبران بار خارج از مرکز (Off-Center Load Compensation) گفته میشود.در نتیجه، لازم نیست بار همیشه دقیقاً روی مرکز کفه قرار بگیرد تا وزن بهدرستی اندازهگیری شود.بدنه این لودسلها معمولاً از آلومینیوم یا فولاد ضدزنگ ساخته میشود. با قرارگرفتن بار روی پلتفرم، تغییر شکل بسیار کوچکی در قسمتهای مشخص بدنه ایجاد میشود و کرنشسنجها این تغییر شکل را به تغییر سیگنال الکتریکی تبدیل میکنند.
لودسلهای تکنقطهای به دلیل ساختار فشرده و امکان اندازهگیری وزن با استفاده از یک لودسل، در بسیاری از تجهیزات توزین با ظرفیت پایین و متوسط کاربرد دارند. این نوع لودسل معمولاً در ترازوهای فروشگاهی و صنعتی، ترازوهای رومیزی، سیستمهای توزین پلتفرمی، تجهیزات بستهبندی، دستگاههای پرکن و باسکولتهای کوچک مورد استفاده قرار میگیرد. یکی از مزایای مهم آن، امکان طراحی بسیاری از پلتفرمهای توزین کوچک تنها با یک لودسل است.

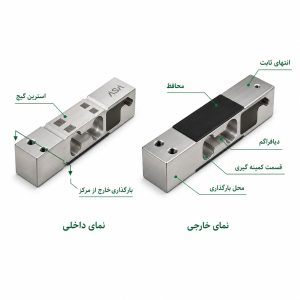

لودسل تکپایه یا نقطهای
لودسل خمشی
لودسل خمشی (Beam Load Cell) بر اساس تغییر شکل کنترلشده بدنه در اثر اعمال بار عمل میکند.هنگامی که نیرو به لودسل وارد میشود، بخشهای مشخصی از المان الاستیک دچار خمش بسیار جزئی میشوند. کرنشسنجهای نصبشده روی این نواحی تغییر شکل را تشخیص داده و آن را به تغییر مقاومت الکتریکی تبدیل میکنند. این تغییر در نهایت به یک سیگنال الکتریکی متناسب با وزن یا نیروی واردشده تبدیل میشود. لودسلهای خمشی به دلیل دقت مناسب، ساختار مقاوم و تنوع ظرفیت در بسیاری از سیستمهای توزین صنعتی استفاده میشوند.

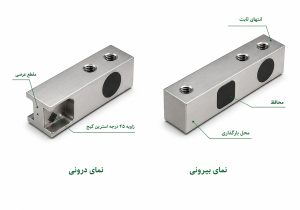

لودسل خمشی
لودسل خمشی یکطرفه
در Single Ended Beam معمولاً یک سمت لودسل به سازه متصل شده و بار از سمت دیگر به آن منتقل میشود.لودسلهای خمشی یکطرفه در طیف گستردهای از سیستمهای توزین صنعتی کاربرد دارند. این نوع لودسل معمولاً در باسکولتها، پلتفرمهای توزین، هاپرها، سیستمهای بچینگ، مخازن و انواع ماشینآلات صنعتی برای اندازهگیری دقیق وزن و نیرو مورد استفاده قرار میگیرد.
لودسل خمشی دوطرفه
Double Ended Beam Load Cell ساختار متفاوتی در نحوه مهار و انتقال بار دارد و بیشتر در سیستمهای توزین با ظرفیت بالاتر مورد استفاده قرار میگیرد.لودسلهای خمشی دوطرفه به دلیل ساختار مقاوم و عملکرد مناسب در سیستمهای توزین با ظرفیت بالا، در کاربردهای صنعتی مختلف مورد استفاده قرار میگیرند. از مهمترین کاربردهای این نوع لودسل میتوان به باسکولهای جادهای، توزین مخازن و سیلوها، هاپرهای صنعتی و سایر سیستمهای توزین سنگین اشاره کرد.
لودسل فشاری
لودسل فشاری (Compression Load Cell) برای اندازهگیری نیرویی طراحی شده است که بهصورت فشاری به سنسور وارد میشود. با اعمال بار، المان الاستیک لودسل به مقدار بسیار کمی تغییر شکل میدهد. این تغییر شکل توسط کرنشسنجها اندازهگیری شده و در نهایت به سیگنال الکتریکی متناسب با مقدار وزن یا نیرو تبدیل میشود.لودسل فشاری یک شکل ظاهری مشخص و واحد ندارد و بسته به طراحی میتواند شامل ساختارهای مختلفی مانند ستونی، سیلندری، دیسکی یا برخی مدلهای مینیاتوری باشد.استحکام مکانیکی بالا و امکان استفاده در ظرفیتهای زیاد باعث شده است این خانواده از لودسلها در بسیاری از سیستمهای توزین صنعتی و سنگین کاربرد داشته باشند.

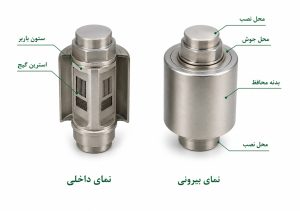

لودسل فشاری (Compression Load Cell)
لودسل ستونی یا سیلندری
لودسل ستونی یا سیلندری (Column / Canister Load Cell) یکی از ساختارهای متداول برای اندازهگیری بارهای فشاری، بهویژه در ظرفیتهای بالا است.در این مدل، نیروی فشاری در راستای محور اصلی لودسل وارد میشود. اعمال نیرو باعث تغییر شکل بسیار جزئی بدنه شده و کرنشسنجها این تغییر شکل را اندازهگیری میکنند.ساختار مستحکم و امکان تولید در ظرفیتهای بالا، این نوع لودسل را به گزینهای مناسب برای سیستمهای توزین سنگین تبدیل کرده است.لودسلهای ستونی به دلیل ساختار مقاوم و قابلیت اندازهگیری بارهای فشاری بالا، بیشتر در سیستمهای توزین سنگین مورد استفاده قرار میگیرند. از مهمترین کاربردهای این نوع لودسل میتوان به باسکولهای کامیون و تریلی، توزین مخازن و سیلوهای صنعتی، تجهیزات تست نیرو و سیستمهای توزین مورد استفاده در صنایع فولاد، سیمان و معدن اشاره کرد.
لودسل دیسکی یا پنکیک
لودسل پنکیک (Pancake Load Cell) معمولاً ساختاری پهن و کمارتفاع دارد و برای کاربردهایی که فضای نصب عمودی محدود است، گزینه مناسبی محسوب میشود. این لودسلها بسته به طراحی میتوانند برای اندازهگیری نیروی فشاری یا در برخی مدلها برای اندازهگیری نیرو در هر دو جهت فشار و کشش مورد استفاده قرار گیرند. ارتفاع کم، ساختار مستحکم و قابلیت استفاده در ظرفیتهای بالا باعث شده است لودسل پنکیک در تجهیزات تست نیرو، ماشینآلات صنعتی، مخازن و سیستمهای اندازهگیری نیرو کاربرد داشته باشد.
لودسل کششی
لودسل کششی (Tension Load Cell) برای اندازهگیری نیروهایی طراحی میشود که باعث کشیدهشدن المان حساس لودسل میشوند.با اعمال نیروی کششی، تغییر شکل الاستیک بسیار کوچکی در بدنه اتفاق میافتد. کرنشسنجها این تغییر شکل را به تغییر مقاومت الکتریکی تبدیل کرده و در نهایت سیگنالی متناسب با مقدار نیروی اعمالشده تولید میشود.لودسلهای کششی برای اندازهگیری نیرو در شرایطی طراحی شدهاند که بار بهصورت کششی به سنسور وارد میشود. این نوع لودسلها در کاربردهای مختلف صنعتی از جمله سیستمهای توزین آویز، اندازهگیری نیروی واردشده به کابلها، تجهیزات لیفتینگ و بالابری، دستگاههای تست کشش، ماشینآلات صنعتی و سیستمهای اندازهگیری و کنترل نیرو مورد استفاده قرار میگیرند.

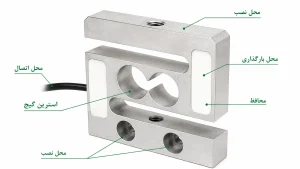

لودسل کششی
لودسل S شکل
لودسل S-Type یا S-Beam یکی از شناختهشدهترین ساختارها برای اندازهگیری نیروهای کششی و فشاری است.شکل بدنه این لودسل تقریباً مشابه حرف S طراحی میشود و بسیاری از مدلهای آن قابلیت اندازهگیری نیرو در هر دو جهت کشش و فشار را دارند. این ویژگی باعث شده است لودسل S شکل در سیستمهای آویز، توزین مخازن، تجهیزات تست نیرو، دستگاههای آزمایشگاهی و ماشینآلات صنعتی مورد استفاده قرار گیرد.

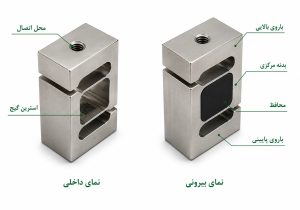

لودسل S-Type
لودسل مینیاتوری
لودسل مینیاتوری برای کاربردهایی طراحی میشود که فضای نصب محدود است و استفاده از یک سنسور با ابعاد معمول امکانپذیر نیست.این لودسلها ابعاد کوچکی دارند و بسته به طراحی میتوانند برای اندازهگیری نیرو در کاربردهای مختلف استفاده شوند.نکته مهم این است که کوچکبودن ابعاد لودسل الزاماً به معنی ظرفیت بسیار پایین آن نیست و ظرفیت نهایی به ساختار مکانیکی و مشخصات فنی هر مدل بستگی دارد.لودسلهای مینیاتوری بیشتر در تجهیزات آزمایشگاهی، دستگاههای تست، ماشینآلات کوچک و سیستمهای اندازهگیری دارای محدودیت فضا کاربرد دارند.
لودسل پیچشی
لودسل پیچشی (Torsion Load Cell) از تغییر شکل ناشی از تنش پیچشی در المان الاستیک برای اندازهگیری نیرو استفاده میکند.در این ساختار، اعمال نیرو باعث ایجاد کرنش پیچشی در قسمتهای مشخص بدنه شده و کرنشسنجها این تغییرات را اندازهگیری میکنند.البته لودسل پیچشی را نباید مستقیماً با سنسور گشتاور (Torque Sensor) یکسان دانست؛ زیرا برای اندازهگیری مستقیم گشتاور محور، معمولاً از سنسورهای مخصوص گشتاور استفاده میشود.
لودسل ساچمهای
اصطلاح لودسل ساچمهای بیشتر به نحوه انتقال نیرو و مجموعه نصب لودسل اشاره دارد تا یک فناوری مستقل برای اندازهگیری وزن.در برخی سیستمهای توزین، بار از طریق قطعهای کروی یا مکانیزمی مشابه به لودسل منتقل میشود. چنین ساختاری میتواند به انتقال مناسبتر نیرو و کاهش اثر برخی ناهماهنگیهای مکانیکی یا نیروهای جانبی کمک کند.به همین دلیل در چنین سیستمهایی علاوه بر انتخاب خود لودسل، طراحی مانتینگ و نحوه انتقال بار نیز اهمیت زیادی دارد.
تفاوت انواع لودسل در چیست؟
تفاوت انواع لودسل فقط به شکل ظاهری آنها محدود نمیشود. هندسه بدنه تعیین میکند نیرو چگونه وارد سنسور شود، در چه ناحیهای کرنش ایجاد شود و لودسل چگونه در سازه نصب شود.همین تفاوتها میتوانند روی ظرفیت، دقت، نحوه نصب، حساسیت به نیروهای جانبی و کاربرد نهایی لودسل تأثیر بگذارند.برای مثال، لودسل تکنقطهای میتواند گزینه مناسبی برای یک ترازوی پلتفرمی کوچک باشد؛ در حالی که در یک باسکول کامیونکش معمولاً به چند لودسل صنعتی با ظرفیت بالا و ساختار مناسب برای توزیع بار نیاز است.بنابراین نمیتوان یک ساختار را بهترین نوع لودسل برای تمام کاربردها دانست.
مقایسه انواع لودسل
| نوع لودسل | نوع بار یا ویژگی اصلی | کاربرد رایج |
|---|---|---|
| تکنقطهای | مناسب توزین پلتفرمی | ترازو و پلتفرم کوچک |
| خمشی یکطرفه | خمش | باسکولت، هاپر و مخزن |
| خمشی دوطرفه | خمش | باسکول، مخزن و سیلو |
| فشاری | فشار | سیستمهای توزین صنعتی |
| ستونی / سیلندری | فشار | باسکول و بارهای سنگین |
| پنکیک | فشار یا فشار/کشش | تست نیرو و تجهیزات صنعتی |
| کششی | کشش | سیستم آویز و اندازهگیری نیرو |
| S-Type | کشش و فشار | تست نیرو و سیستم آویز |
| مینیاتوری | ابعاد کوچک | فضاهای محدود و تجهیزات تست |
| پیچشی | تنش پیچشی | کاربردهای تخصصی اندازهگیری نیرو |
چگونه نوع مناسب لودسل را انتخاب کنیم؟
انتخاب نوع لودسل تنها بر اساس ظرفیت اسمی انجام نمیشود. ابتدا باید مشخص شود بار چگونه به سنسور وارد میشود و ساختار مکانیکی سیستم چگونه طراحی شده است.پس از آن عواملی مانند حداکثر بار، وزن مرده سازه، تعداد لودسلها، وجود بارهای ضربهای یا دینامیکی، نیروهای جانبی، کلاس دقت، شرایط محیطی، درجه حفاظت IP، جنس بدنه و فضای نصب باید بررسی شوند.برای مثال، ممکن است دو لودسل هر دو ظرفیت ۳۰ تن داشته باشند، اما تفاوت در ساختار مکانیکی، کلاس دقت، نحوه نصب یا رفتار در برابر نیروهای جانبی باعث شود تنها یکی از آنها برای یک سیستم مشخص مناسب باشد.به همین دلیل، انتخاب لودسل باید بر اساس شرایط واقعی سیستم توزین انجام شود و ظرفیت درجشده روی لودسل تنها یکی از معیارهای انتخاب است.
جمعبندی
لودسلها بر اساس ساختار مکانیکی و نحوه دریافت نیرو در انواع مختلفی مانند تکنقطهای، خمشی یکطرفه و دوطرفه، فشاری، ستونی، پنکیک، کششی، S شکل، مینیاتوری و پیچشی تولید میشوند.هر ساختار برای شرایط مشخصی مناسب است. لودسل تکنقطهای بیشتر در ترازوها و پلتفرمهای کوچک استفاده میشود، لودسلهای خمشی در طیف وسیعی از سیستمهای توزین صنعتی کاربرد دارند و ساختارهای فشاری و ستونی گزینههای متداول برای باسکولها و سیستمهای توزین سنگین هستند.در نهایت، برای انتخاب نوع مناسب لودسل باید علاوه بر ظرفیت، جهت اعمال بار، ساختار سازه، دقت موردنیاز، شرایط محیطی و نحوه نصب نیز بررسی شود. انتخاب درست زمانی انجام میشود که مشخصات لودسل با شرایط واقعی سیستم توزین هماهنگ باشد.
