سیستم WIM یا توزین در حال حرکت، وزن کامیون و بار محورهای آن را هنگام عبور از روی حسگرهای نصب‌شده در جاده اندازه‌گیری می‌کند. این سامانه بدون نیاز به توقف کامل خودرو، اطلاعاتی مانند وزن کل، وزن هر محور، تعداد محورها، سرعت و کلاس وسیله نقلیه را ثبت می‌کند. WIM برای کنترل اضافه‌بار، مدیریت ترافیک سنگین، حفاظت از راه‌ها و پل‌ها و هوشمندسازی حمل‌ونقل کاربرد دارد. در ادامه این مقاله، با نحوه کار سیستم WIM، انواع فناوری‌های مورد استفاده، کاربردهای آن در کنترل اضافه‌بار و عوامل مؤثر بر دقت این سامانه آشنا می‌شوید.
WIM چیست؟
WIM مخفف عبارت Weigh In Motion و به معنی «توزین در حال حرکت» است. در فارسی از عبارت‌هایی مانند سامانه توزین در حال حرکت، باسکول در حرکت یا سیستم کنترل وزن خودرو در عبور استفاده می‌شود. تفاوت اصلی WIM با باسکول جاده‌ای ثابت این است که در باسکول ثابت، کامیون باید متوقف شود؛ اما در سامانه WIM، خودرو با سرعت مشخص از روی حسگرها عبور می‌کند و سیستم وزن را به‌صورت پویا محاسبه می‌کند.
سیستم WIM چگونه کار می‌کند؟
حسگرهای وزن در سطح یا زیر روسازی جاده نصب می‌شوند. با عبور چرخ‌ها، نیروی واردشده به حسگر به سیگنال الکتریکی تبدیل می‌شود. کنترلر WIM این سیگنال را همراه با اطلاعات سرعت و فاصله محورها تحلیل می‌کند تا وزن تقریبی هر محور و وزن کل خودرو به دست آید. ساختار معمول سامانه به این شکل است:
حسگرهای جاده‌ای → کنترلر و پردازشگر WIM → دوربین پلاک‌خوان و تجهیزات تشخیص خودرو → نرم‌افزار و مرکز کنترل
در یک سامانه کامل، دوربین ANPR پلاک را ثبت می‌کند، حسگرها وزن و آرایش محورها را می‌سنجند و نرم‌افزار اطلاعات خودروهای مشکوک به اضافه‌بار را در لحظه نمایش یا ذخیره می‌کند.

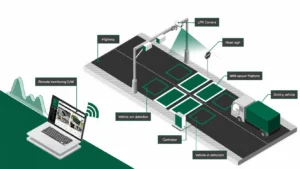

سیستم WIM چگونه کار می‌کند؟
سیستم WIM چه اطلاعاتی ثبت می‌کند؟
بسته به نوع تجهیزات و طراحی پروژه، سامانه WIM می‌تواند اطلاعات زیر را ثبت کند:
- وزن کل خودرو
- وزن هر محور یا گروه محور
- تعداد محورها
- فاصله بین محورها
- سرعت عبور خودرو
- طول و کلاس وسیله نقلیه
- زمان و مسیر تردد
- شماره پلاک خودرو با کمک دوربین پلاک‌خوان
- تعداد خودروهای عبوری و ترکیب ترافیک سنگین
این داده‌ها فقط برای تشخیص اضافه‌بار نیستند؛ بلکه به تحلیل ترافیک، برنامه‌ریزی نگهداری راه، مدیریت ناوگان و تصمیم‌گیری در حوزه حمل‌ونقل نیز کمک می‌کنند.

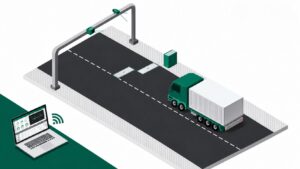

سیستم WIM چه اطلاعاتی ثبت می‌کند؟
انواع سیستم توزین در حال حرکت
WIM کم‌سرعت (LS-WIM)
در WIM کم‌سرعت، خودرو معمولاً با سرعت پایین از روی حسگرها عبور می‌کند. این نوع سامانه برای ورودی کارخانه‌ها، معادن، گمرک‌ها، بنادر، پایانه‌ها و مراکز لجستیک مناسب است.
مزیت آن، دقت بهتر نسبت به سامانه‌های پرسرعت است؛ زیرا نوسان دینامیکی خودرو کمتر خواهد بود.
WIM میان‌سرعت (MS-WIM)
سامانه میان‌سرعت برای مسیرهایی طراحی می‌شود که خودرو با سرعتی بیشتر از محیط کارخانه یا باسکول عبور می‌کند، اما هنوز امکان کنترل شرایط عبور وجود دارد. این مدل می‌تواند در مبادی ورودی شهرها، پایانه‌های حمل‌ونقل، جاده‌های دسترسی و ایستگاه‌های بازرسی استفاده شود.
WIM پرسرعت (HS-WIM)
WIM پرسرعت برای بزرگراه‌ها، آزادراه‌ها و محورهای پرتردد کاربرد دارد. هدف اصلی آن، پایش جریان ترافیک سنگین و شناسایی خودروهای دارای اضافه‌بار بدون ایجاد توقف و صف طولانی است.
در این سامانه‌ها، کیفیت روسازی، نوع حسگر، سرعت خودرو، کالیبراسیون و الگوریتم پردازش داده تأثیر مستقیمی بر کیفیت نتیجه دارند.
انواع حسگر در سیستم WIM
فناوری حسگر، یکی از مهم‌ترین عوامل در انتخاب سامانه WIM است. رایج‌ترین گزینه‌ها عبارت‌اند از:
حسگر پیزوالکتریک
این حسگرها با فشار واردشده از چرخ خودرو، سیگنال الکتریکی تولید می‌کنند. نصب آن‌ها نسبتاً ساده‌تر است و برای شمارش محور، طبقه‌بندی خودرو و برآورد وزن کاربرد دارند.
حسگر کوارتز
حسگرهای کوارتز پایداری و عملکرد مناسبی در ترددهای بالا دارند و در بسیاری از کاربردهای ترافیکی حرفه‌ای استفاده می‌شوند. هزینه اولیه آن‌ها معمولاً بیشتر است، اما برای پروژه‌های دائمی گزینه قابل‌اعتمادی محسوب می‌شوند.
صفحات خمشی
در این روش، صفحات فلزی مجهز به کرنش‌سنج در مسیر نصب می‌شوند. با عبور محور، میزان تغییر شکل صفحه اندازه‌گیری و برای محاسبه وزن استفاده می‌شود.
لودسل WIM
در سیستم‌های مبتنی بر لودسل، نیروی واردشده از سمت چرخ‌ها با دقت بالا اندازه‌گیری می‌شود. این راهکار برای پروژه‌هایی که به دقت و دوام بیشتر نیاز دارند، مناسب است؛ اما طراحی سازه، نصب و نگهداری آن باید کاملاً اصولی باشد.
WIM مبتنی بر پل
در روش Bridge WIM، حسگرهای کرنش‌سنج روی اجزای سازه‌ای پل نصب می‌شوند. سیستم با تحلیل تغییر شکل پل هنگام عبور خودرو، وزن محورها و خودرو را برآورد می‌کند. این راهکار در برخی سازه‌های مناسب، نیاز به نصب حسگر در سطح عبور خودرو را کاهش می‌دهد.
کاربردهای سیستم WIM چیست؟
کنترل اضافه‌بار کامیون‌ها
مهم‌ترین کاربرد WIM، شناسایی وسایل نقلیه دارای اضافه‌بار است. اضافه‌بار باعث افزایش فشار بر آسفالت، پل، سیستم ترمز، لاستیک و اجزای مکانیکی کامیون می‌شود و می‌تواند احتمال خرابی زیرساخت و تصادف را بالا ببَرد.
سامانه WIM خودروهای پرخطر را پیش از رسیدن به ایستگاه کنترل یا باسکول ثابت شناسایی می‌کند تا فقط خودروهای مشکوک برای بررسی دقیق‌تر هدایت شوند.
افزایش ایمنی جاده‌ای
خودروی سنگینِ دارای بار بیش از حد، در ترمزگیری، پیچ‌ها و مسیرهای شیب‌دار کنترل‌پذیری کمتری دارد. کنترل هوشمند اضافه‌بار به کاهش ریسک واژگونی، افزایش مسافت توقف و آسیب ناشی از بار نامتوازن کمک می‌کند.
حفاظت از راه‌ها و پل‌ها
بار محوری زیاد، یکی از عوامل مهم آسیب به روسازی و سازه‌های راه است. داده‌های WIM به مدیران راه کمک می‌کند محورهای پرتردد و الگوی واقعی بارهای واردشده را بهتر بشناسند و برای نگهداری پیشگیرانه برنامه‌ریزی کنند.
مدیریت ناوگان و بارگیری
معادن، کارخانه‌ها، بنادر و مراکز لجستیک می‌توانند با استفاده از WIM، وزن خروجی ناوگان، تکرار تخلف بارگیری و عملکرد پیمانکاران را کنترل کنند. این کار به جلوگیری از بارگیری کمتر یا بیشتر از ظرفیت و شفافیت در عملیات حمل کمک می‌کند.
تحلیل ترافیک سنگین
اطلاعات تعداد محور، سرعت و کلاس خودروها نشان می‌دهد چه نوع وسایل نقلیه‌ای در چه زمان‌هایی از مسیر عبور می‌کنند. این داده‌ها برای طراحی مسیر، مدیریت ترافیک، جانمایی ایستگاه‌های کنترل و مطالعه ظرفیت جاده ارزشمند هستند.
تفاوت WIM با باسکول جاده‌ای ثابت چیست؟
| ویژگی | سیستم WIM | باسکول جاده‌ای ثابت |
|---|---|---|
| وضعیت خودرو هنگام توزین | در حال حرکت | متوقف |
| هدف اصلی | غربال‌گری، پایش و کنترل جریان تردد | توزین دقیق تجاری و عملیاتی |
| سرعت عملیات | بسیار بالا | پایین‌تر |
| محل استفاده | جاده، آزادراه، ورودی شهر، پایانه | کارخانه، معدن، انبار، محل بارگیری |
| دقت مورد انتظار | وابسته به سرعت، مسیر و نوع حسگر | معمولاً بالاتر در شرایط استاندارد |
| نیاز به توقف خودرو | ندارد یا بسیار کم است | دارد |
WIM جایگزین کامل باسکول ثابت نیست. در بسیاری از پروژه‌ها، WIM برای شناسایی اولیه و باسکول ثابت برای تأیید نهایی وزن استفاده می‌شود.
آیا وزن ثبت‌شده توسط WIM کاملاً دقیق است؟
وزن ثبت‌شده در WIM یک اندازه‌گیری پویا است؛ یعنی حرکت خودرو، سرعت، نوع تعلیق، وضعیت لاستیک‌ها، ناهمواری مسیر و نحوه عبور بر نتیجه اثر می‌گذارند. به همین دلیل، دقت WIM به کیفیت نصب و شرایط بهره‌برداری وابسته است. برای کاربردهای کنترلی و قانونی، نباید فقط به عدد وزن اکتفا کرد. باید سطح دقت موردنیاز پروژه، نوع حسگر، شرایط روسازی، کالیبراسیون، الگوریتم پردازش و فرآیند تأیید تخلف از ابتدا مشخص شود.
چه عواملی بر دقت سیستم WIM اثر دارند؟
- کیفیت و همواری جاده: سطح مسیر باید صاف، پایدار و بدون موج، نشست یا خرابی موضعی باشد. ناهمواری قبل و بعد از حسگر، باعث ضربه و نوسان بیشتر خودرو شده و خطای اندازه‌گیری را افزایش می‌دهد.
- سرعت یکنواخت خودرو: تغییر ناگهانی سرعت، ترمزگیری یا شتاب‌گیری باعث جابه‌جایی بار میان محورها می‌شود. مسیر مناسب WIM باید تا حد امکان عبور یکنواخت خودرو را فراهم کند.
- انتخاب فناوری حسگر: هر فناوری برای یک سطح تردد، سرعت و هدف مشخص مناسب‌تر است. انتخاب حسگر صرفاً بر اساس قیمت اولیه می‌تواند هزینه‌های نگهداری و خطای داده را در آینده افزایش دهد.
- کالیبراسیون و کنترل کیفیت داده: کالیبراسیون اولیه، آزمون با خودروهای مرجع و بازبینی دوره‌ای داده‌ها ضروری است. اگر خروجی سامانه به‌طور منظم با داده‌های واقعی مقایسه نشود، خطاهای تدریجی ممکن است دیر شناسایی شوند.
- نصب، زهکشی و حفاظت محیطی: نفوذ آب، ضعف کابل‌کشی، ارت نامناسب، تغییرات شدید دما و خرابی روسازی اطراف حسگر می‌تواند عملکرد سامانه را مختل کند. طراحی عمرانی و برقی باید هم‌زمان با انتخاب تجهیزات دیده شود.
WIM قانونی چیست؟
Legal WIM به سامانه‌ای گفته می‌شود که برای پشتیبانی از فرآیندهای قانونی کنترل اضافه‌بار طراحی و ارزیابی شده است. در این نوع پروژه، فقط سنجش وزن کافی نیست؛ زنجیره ثبت داده، تشخیص پلاک، مستندسازی تخلف، دقت موردنیاز، صحت زمان و قابلیت گزارش‌گیری نیز اهمیت دارد.در بسیاری از کاربردها، WIM ابتدا خودروهای مشکوک را شناسایی می‌کند و سپس کنترل نهایی با باسکول ثابت یا ایستگاه توزین مرجع انجام می‌شود. بنابراین نوع استفاده از داده‌ها باید پیش از انتخاب سیستم مشخص باشد: پایش آماری، مدیریت ناوگان، غربال‌گری یا اعمال قانون.
مزایای استفاده از سیستم WIM
- کاهش نیاز به توقف کامیون‌ها و جلوگیری از ایجاد صف
- شناسایی سریع خودروهای دارای اضافه‌بار
- افزایش ایمنی مسیر و کاهش ریسک ناشی از بار غیرمجاز
- حفاظت از روسازی، پل‌ها و زیرساخت حمل‌ونقل
- ثبت داده‌های دقیق‌تر برای تحلیل ترافیک سنگین
- بهبود مدیریت بارگیری در معدن، کارخانه، بندر و پایانه
- کاهش هزینه‌های کنترل دستی و بازرسی غیرهدفمند
- امکان اتصال به پلاک‌خوان، دوربین، نرم‌افزار و مرکز کنترل
هنگام انتخاب سیستم WIM به چه نکاتی توجه کنیم؟
پیش از خرید یا اجرای سامانه توزین در حال حرکت، این موارد را مشخص کنید:
- هدف پروژه: کنترل ترافیک، مدیریت ناوگان، غربال‌گری یا کنترل قانونی
- سرعت عبور خودروها در محل نصب
- تعداد خطوط و حجم تردد روزانه
- کیفیت روسازی و امکان آماده‌سازی مسیر
- نوع خودروها و دامنه وزن محورها
- نیاز به دوربین پلاک‌خوان، طبقه‌بندی خودرو و نرم‌افزار مرکزی
- سطح دقت موردنیاز
- شرایط آب‌وهوایی و امکان زهکشی مناسب
- برنامه کالیبراسیون، نگهداری و پشتیبانی بلندمدت
یک سیستم WIM موفق، فقط مجموعه‌ای از حسگرها نیست؛ نتیجه هماهنگی میان تجهیزات توزین، مسیر مناسب، طراحی عمرانی، پردازش داده و نگهداری حرفه‌ای است.
جمع‌بندی
سیستم WIM راهکاری هوشمند برای اندازه‌گیری وزن خودروهای سنگین در حال حرکت است. این سامانه با ثبت وزن کل، بار محورها، سرعت و مشخصات تردد، به کنترل اضافه‌بار، افزایش ایمنی جاده‌ها و مدیریت بهتر حمل‌ونقل کمک می‌کند.انتخاب درست نوع WIM باید بر اساس هدف پروژه، سرعت عبور، کیفیت مسیر و دقت موردنیاز انجام شود. برای پروژه‌های جاده‌ای و صنعتی، طراحی دقیق محل نصب و کالیبراسیون دوره‌ای به‌اندازه انتخاب حسگر اهمیت دارد.
