مانتینگ لودسل چیست؟ مانتینگ لودسل یا پایه لودسل مجموعهای مکانیکی برای نصب صحیح لودسل و انتقال کنترلشده نیروی وزن به سنسور است. این مجموعه کمک میکند بار در جهت مناسب به لودسل وارد شود و اثر نیروهای جانبی، جابهجایی سازه و بارگذاری نامناسب کاهش پیدا کند.در سیستمهای توزین صنعتی مانند باسکول، مخزن، سیلو و هاپر، تنها انتخاب لودسل مناسب برای دستیابی به اندازهگیری دقیق کافی نیست؛ نحوه نصب و نوع مانتینگ لودسل نیز اهمیت زیادی دارد.

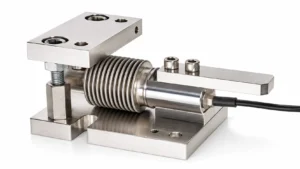

مانتینگ لودسل چیست و چه وظیفهای دارد؟
لودسل برای اندازهگیری نیرو در جهت مشخصی طراحی شده است. اگر نیرو به شکل نامناسب، خارج از محور یا همراه با گشتاور و نیروی جانبی به سنسور وارد شود، عملکرد سیستم توزین میتواند تحت تأثیر قرار گیرد.مانتینگ بین لودسل، سازه توزین و قسمت نگهدارنده قرار میگیرد و وظیفه آن ایجاد یک مسیر مناسب برای انتقال نیرو است.
یک پایه لودسل مناسب میتواند وظایف زیر را انجام دهد:
- نگهداری لودسل در موقعیت صحیح
- انتقال نیروی وزن به محور اندازهگیری
- کاهش اثر نیروهای جانبی
- جلوگیری از جابهجایی نامناسب لودسل
- کنترل حرکت سازه
- محافظت از سیستم در برابر بارگذاری نامناسب
- تسهیل نصب و تعویض لودسل
به همین دلیل مانتینگ را نباید صرفاً یک پایه فلزی در نظر گرفت؛ بلکه بخشی از طراحی مکانیکی سیستم توزین است.
مانتینگ لودسل چیست و چه وظیفهای دارد؟
اجزای اصلی پایه لودسل
ساختار پایههای لودسل با توجه به نوع لودسل و کاربرد متفاوت است، اما یک مجموعه مانتینگ میتواند شامل اجزای زیر باشد:
صفحه زیرین
بخشی که روی فونداسیون یا قسمت ثابت سازه نصب میشود و نیروی واردشده از لودسل را به سازه نگهدارنده انتقال میدهد.
صفحه بالایی
قسمتی که معمولاً با سازه توزین در تماس است و نیروی وزن از طریق آن به لودسل منتقل میشود.
قطعات انتقال نیرو
این قطعات کمک میکنند بار در جهت مناسب به سنسور وارد شود و از ایجاد بارگذاری نامناسب جلوگیری شود.
محدودکنندههای حرکت
در برخی مانتینگها قطعاتی برای کنترل حرکت افقی یا جانبی سازه در نظر گرفته میشود.
سیستم ضد بلندشدگی
در مخازن یا سازههایی که احتمال بلندشدگی در اثر باد یا شرایط مکانیکی وجود دارد، ممکن است از سیستم Anti-Uplift استفاده شود.
تمام مانتینگها الزاماً همه این اجزا را ندارند و ساختار آنها متناسب با کاربرد طراحی میشود.
اجزای اصلی پایه لودسل
انواع مانتینگ لودسل
نوع مانتینگ لودسل باید بر اساس ساختار سنسور انتخاب شود. مهمترین نمونهها عبارتاند از:

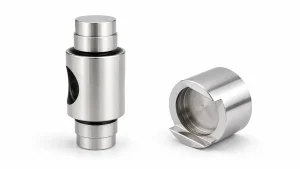

مانتینگ لودسل فشاری
برای لودسلهایی استفاده میشود که نیرو را به صورت فشاری اندازهگیری میکنند.
کاربردهای رایج:
- مخازن
- سیلوها
- هاپرها
- سیستمهای توزین سنگین
- برخی باسکولها
در این نوع مانتینگ، هممحوری نیروی واردشده اهمیت زیادی دارد.
مانتینگ لودسل فشاری

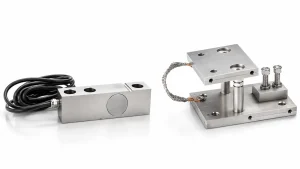

مانتینگ لودسل خمشی (Shear Beam)
لودسلهای خمشی (Shear Beam) یکی از پرکاربردترین انواع لودسلها در سیستمهای توزین صنعتی هستند و مانتینگ آنها باید متناسب با نقاط اتصال، جهت اعمال نیرو و نحوه انتقال بار به سنسور طراحی شود.این نوع مانتینگ معمولاً در کاربردهایی مانند مخازن توزین، هاپرها، پلتفرمهای وزنی، ماشینآلات صنعتی و تجهیزات خطوط تولید مورد استفاده قرار میگیرد. طراحی صحیح پایه لودسل خمشی باعث میشود نیرو بهصورت یکنواخت به لودسل منتقل شده و دقت اندازهگیری سیستم حفظ شود.
مانتینگ لودسل خمشی

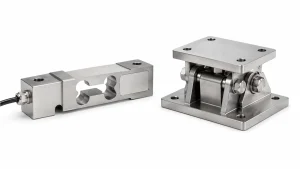

مانتینگ لودسل Double-Ended Shear Beam
لودسلهای دو سر خمشی (Double-Ended Shear Beam) بیشتر در سیستمهای توزین سنگین مانند باسکولهای جادهای، مخازن بزرگ و سازههای صنعتی استفاده میشوند.در طراحی مانتینگ این نوع لودسل، نحوه مهار دو طرف سنسور، مسیر انتقال نیرو و امکان حرکت کنترلشده برای جلوگیری از ایجاد نیروهای جانبی اهمیت زیادی دارد. یک پایه مناسب باعث میشود بار بهدرستی به بخش اندازهگیری لودسل منتقل شده و عملکرد سیستم در شرایط کاری سنگین پایدار باقی بماند.
مانتینگ لودسل Double-Ended Shear Beam

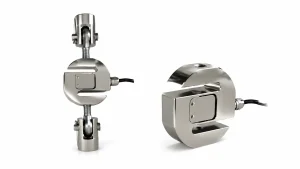

مانتینگ لودسل کششی و S-Type
در لودسلهای کششی و S-Type، نیرو باید در راستای محور اصلی سنسور اعمال شود تا از ایجاد خطاهای ناشی از خمش، انحراف و گشتاور جلوگیری شود.به همین دلیل در طراحی مانتینگ این لودسلها معمولاً از اتصالاتی مانند راد اند (Rod End) یا کلیویس (Clevis) استفاده میشود تا علاوه بر انتقال صحیح نیرو، امکان همراستایی بهتر و عملکرد دقیقتر سیستم فراهم شود.این نوع پایهها در کاربردهایی مانند تست نیرو، ماشینآلات صنعتی و سیستمهای اندازهگیری کششی کاربرد گستردهای دارند.
مانتینگ لودسل کششی

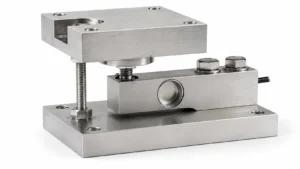

پایه لودسل باسکول چیست؟
پایه لودسل باسکول مجموعهای است که لودسل را میان سازه باسکول و فونداسیون قرار میدهد و وزن پلتفرم و وسیله نقلیه را به سنسور منتقل میکند.شرایط کاری باسکول با بسیاری از سیستمهای توزین متفاوت است؛ زیرا علاوه بر نیروی عمودی، نیروهایی ناشی از حرکت، ترمز و شتاب خودرو نیز به سازه وارد میشوند.بنابراین پایه لودسل باسکول باید با موارد زیر هماهنگ باشد:
- نوع لودسل
- ظرفیت باسکول
- طراحی پلتفرم
- فونداسیون
- میزان تردد
- نیروهای جانبی
- شرایط آبوهوایی
- نحوه سرویس و تعویض لودسل
انتخاب پایه تنها بر اساس ظرفیت یا شباهت ظاهری مناسب نیست.
پایه لودسل باسکول چیست؟
مانتینگ لودسل مخزن چه ویژگیهایی دارد؟
در مخازن و سیلوها شرایط متفاوتی وجود دارد. بدنه فلزی سازه ممکن است در اثر تغییر دما منبسط یا منقبض شود و نیروهایی مانند باد، لرزش یا لولههای متصل نیز روی آن اثر بگذارند.به همین دلیل مانتینگ لودسل مخزن باید امکان حرکت کنترلشده سازه را فراهم کند، بدون آنکه نیروهای اضافی به سنسور منتقل شوند.یکی از خطاهای رایج در این کاربرد، ثابتکردن بیش از حد تمام نقاط مخزن است؛ موضوعی که میتواند هنگام تغییرات دما نیروهای افقی ناخواسته ایجاد کند.
چگونه پایه لودسل مناسب انتخاب کنیم؟
برای انتخاب پایه لودسل باید ابتدا شرایط واقعی پروژه بررسی شود.
مهمترین معیارها عبارتاند از:
| معیار | نکته مهم |
|---|---|
| نوع لودسل | مانتینگ باید با ساختار سنسور سازگار باشد |
| ظرفیت | توان مکانیکی پایه باید متناسب با بار باشد |
| نوع بارگذاری | فشاری، کششی یا سایر حالتها |
| نوع سازه | باسکول، مخزن، سیلو، هاپر و… |
| نیروهای جانبی | باد، حرکت، ترمز، لرزش و ضربه |
| شرایط محیطی | رطوبت، خوردگی، گردوغبار و شستوشو |
| فضای نصب | ابعاد و ارتفاع در دسترس |
| تعمیر و نگهداری | امکان دسترسی و تعویض لودسل |
حتی دو لودسل با ظرفیت یکسان ممکن است به دلیل تفاوت در هندسه و نحوه بارگذاری به دو پایه لودسل متفاوت نیاز داشته باشند.به همین دلیل هنگام خرید لودسل بهتر است نوع مانتینگ نیز همزمان بررسی شود.
نکات مهم در نصب مانتینگ لودسل
نصب صحیح مانتینگ لودسل تأثیر مستقیمی بر عملکرد و دقت سیستم توزین دارد. حتی اگر از یک لودسل با کیفیت و دقت بالا استفاده شود، نصب نامناسب پایه یا انتقال نادرست نیرو میتواند باعث ایجاد خطا در اندازهگیری شود.نصب مانتینگ باید مطابق دستورالعمل سازنده، مشخصات فنی لودسل و طراحی مکانیکی سازه انجام شود. مهمترین نکات در این فرآیند عبارتاند از:
- آمادهسازی صحیح محل نصب : سطحی که مانتینگ روی آن قرار میگیرد باید کاملاً مقاوم، صلب و تا حد امکان تراز باشد. وجود ناهمواری، تغییر شکل یا ضعف در محل نصب میتواند باعث توزیع نامناسب نیرو بین لودسلها و ایجاد خطای اندازهگیری شود.
- اطمینان از وارد شدن نیروی صحیح به لودسل: لودسل باید در راستای جهت بارگذاری طراحیشده نصب شود. اعمال نیرو به صورت خارج از محور، ایجاد پیچش یا وارد شدن نیروهای جانبی بیش از حد مجاز میتواند عملکرد سنسور را تحت تأثیر قرار دهد.
- بررسی اتصالات جانبی سازه: در سیستمهایی مانند مخازن، سیلوها و هاپرها باید تمام اتصالات جانبی مانند لولهها، کابلها، شیلنگها و تجهیزات متصل بررسی شوند. این اتصالات نباید باعث انتقال بخشی از وزن یا ایجاد نیروی اضافی به سازه شوند؛ زیرا میتوانند باعث خطا در مقدار اندازهگیریشده شوند.
- جلوگیری از ضربه و بارگذاری ناگهانی: لودسل یک تجهیز اندازهگیری دقیق است و هنگام نصب باید از وارد شدن ضربه، شوک مکانیکی یا بار ناگهانی به آن جلوگیری شود. اعمال نیروی بیش از حد در زمان مونتاژ میتواند به ساختار داخلی سنسور آسیب وارد کند.
- رعایت نکات ایمنی هنگام جوشکاری: در زمان انجام عملیات جوشکاری در نزدیکی لودسل یا مانتینگ، باید دقت شود جریان جوشکاری از مسیر لودسل عبور نکند. عبور جریان الکتریکی میتواند به المانهای داخلی سنسور آسیب برساند؛ بنابراین رعایت روشهای حفاظتی توصیهشده توسط سازنده ضروری است.پس از پایان نصب، عملکرد مکانیکی مجموعه باید بررسی شده و سیستم توزین پس از اطمینان از صحت نصب، کالیبره شود تا دقت نهایی اندازهگیری تضمین شود.
اشتباهات رایج در استفاده از پایههای لودسل
برخی خطاها میتوانند عملکرد کل سیستم توزین را تحت تأثیر قرار دهند:
- انتخاب مانتینگ صرفاً بر اساس ظرفیت لودسل
- نصب پایه روی سطح ناهموار یا ضعیف
- واردشدن نیرو به صورت خارج از محور
- محدودکردن غیرضروری حرکت سازه
- بیتوجهی به انبساط حرارتی
- وجود تماس بین قسمت متحرک و ثابت سازه
- شل شدن پیچها و اتصالات
- تجمع گل، سنگ یا مواد خارجی اطراف پایه باسکول
- استفاده از مانتینگ نامتناسب با مدل لودسل
اگر سیستم توزین تکرارپذیری مناسبی ندارد یا مقدار وزن با تغییر محل بار تغییر میکند، بررسی شرایط مکانیکی مانتینگ یکی از مراحل مهم عیبیابی است.
آیا مانتینگ لودسل بر دقت توزین تأثیر دارد؟
مانتینگ کلاس دقت خود لودسل را تغییر نمیدهد، اما شرایطی ایجاد میکند که سنسور بتواند مطابق طراحی خود کار کند.
به عبارت ساده:
یک پایه مناسب لودسل را دقیقتر از مشخصات آن نمیکند، اما یک پایه نامناسب میتواند باعث کاهش عملکرد واقعی سیستم توزین شود.
به همین دلیل کیفیت اندازهگیری نتیجه عملکرد مجموعهای از عوامل است:
لودسل + مانتینگ + سازه + نصب + تجهیزات اندازهگیری + کالیبراسیون
جمعبندی
در پاسخ به این سؤال که مانتینگ لودسل چیست باید گفت مانتینگ یا پایه لودسل، مجموعهای مکانیکی برای نصب صحیح سنسور و انتقال کنترلشده وزن به آن است.انتخاب صحیح مانتینگ لودسل باعث میشود لودسل در موقعیت مناسب قرار گرفته و اثر نیروهای جانبی و حرکتهای ناخواسته سازه کاهش پیدا کند.نوع پایه نیز باید با توجه به مدل لودسل و کاربرد انتخاب شود. برای مثال پایه لودسل باسکول با مانتینگ مورد استفاده در مخزن یا یک لودسل کششی طراحی یکسانی ندارد. در نتیجه، برای دستیابی به یک سیستم توزین قابلاعتماد باید انتخاب لودسل، طراحی پایه، شرایط سازه، نصب و کالیبراسیون به صورت یک مجموعه واحد بررسی شوند.
