اتصال لودسل به نمایشگر با شناسایی صحیح سیم‌های تحریک و سیگنال، اتصال آن‌ها به ترمینال‌های متناظر نمایشگر و در نهایت انجام تنظیم صفر و کالیبراسیون Span انجام می‌شود. در لودسل‌های چهار سیمه معمولاً ترمینال‌های EXC+، EXC-، SIG+ و SIG- و در مدل‌های شش سیمه دو اتصال Sense نیز وجود دارند. با این حال، سیم‌بندی تنها بخشی از راه‌اندازی سیستم توزین است. نصب مکانیکی صحیح لودسل، کابل‌کشی اصولی، جلوگیری از نویز، تنظیم نمایشگر و کالیبراسیون نیز مستقیماً بر دقت وزن نمایش‌داده‌شده تأثیر دارند.در ادامه این مقاله آریا سنجش آسیا (ASA)، تولیدکننده لودسل، نحوه اتصال لودسل به نمایشگر را از شناسایی سیم‌ها تا اتصال چند لودسل، کالیبراسیون و رفع خطاهای متداول بررسی می‌کنیم.
لودسل چگونه به نمایشگر وزن متصل می‌شود؟
لودسل یکی از اصلی‌ترین اجزای سیستم توزین است که نیروی واردشده یا وزن را به یک سیگنال الکتریکی بسیار کوچک تبدیل می‌کند.در لودسل‌های استرین‌گیج، تعدادی کرنش‌سنج در قالب یک مدار پل وتستون قرار گرفته‌اند. با وارد شدن نیرو، المان الاستیک لودسل مقدار بسیار کمی تغییر شکل می‌دهد و مقاومت الکتریکی استرین‌گیج‌ها تغییر می‌کند.نتیجه این تغییر، ایجاد سیگنالی در حد میلی‌ولت است که معمولاً با واحد mV/V بیان می‌شود.برای مثال، اگر حساسیت یک لودسل 2 mV/V باشد و نمایشگر ولتاژ تحریک 10V به آن اعمال کند، خروجی لودسل در ظرفیت نامی تقریباً برابر با 20 میلی‌ولت خواهد بود.نمایشگر وزن این سیگنال ضعیف را دریافت، تقویت و پردازش می‌کند و پس از کالیبراسیون لودسل، آن را به مقدار وزن قابل فهم تبدیل می‌کند.مسیر کلی را می‌توان به این صورت خلاصه کرد:
وزن → لودسل → سیگنال mV → نمایشگر وزن → مقدار وزن
در سیستم‌های صنعتی بزرگ‌تر ممکن است تجهیزاتی مانند جانکشن باکس، ترانسمیتر وزن، سیگنال کاندیشنر، PLC یا کنترلر توزین نیز در این مسیر قرار بگیرند.
برای اتصال لودسل به نمایشگر به چه تجهیزاتی نیاز داریم؟
برای راه‌اندازی یک سیستم توزین ساده معمولاً تجهیزات زیر مورد نیاز است:
لودسل
لودسل سنسور اصلی اندازه‌گیری نیرو است. نوع و ظرفیت آن باید بر اساس ظرفیت سیستم، شکل سازه، تعداد نقاط اتکا و شرایط محیطی انتخاب شود.
نمایشگر یا اندیکاتور وزن
نمایشگر وظایف مختلفی دارد، از جمله:
- تأمین ولتاژ تحریک لودسل
- دریافت سیگنال میلی‌ولتی
- تقویت و پردازش سیگنال
- تنظیم صفر
- انجام کالیبراسیون
- تبدیل سیگنال به وزن
- نمایش مقدار نهایی
کابل لودسل
به دلیل بسیار ضعیف بودن خروجی لودسل، کیفیت کابل اهمیت زیادی دارد. در محیط‌های صنعتی معمولاً استفاده از کابل شیلددار مخصوص لودسل توصیه می‌شود.
جانکشن باکس
در سیستم‌هایی که چند لودسل دارند، خروجی لودسل‌ها معمولاً ابتدا وارد Junction Box یا Summing Box می‌شود و سپس یک خروجی مشترک به نمایشگر ارسال می‌گردد.
تجهیزات نصب مکانیکی
صفحات نصب، مانتینگ لودسل، پایه‌ها و اجزای سازه باید بتوانند نیرو را در جهت صحیح به سنسور منتقل کنند.
قبل از اتصال لودسل به نمایشگر چه چیزهایی را بررسی کنیم؟
قبل از سیم‌بندی بهتر است چند مشخصه اصلی لودسل و نمایشگر بررسی شود.
ظرفیت لودسل
ظرفیت باید متناسب با حداکثر بار سیستم انتخاب شده باشد و شرایط اضافه‌بار احتمالی نیز در طراحی لحاظ شود.
نوع لودسل
روش نصب یک لودسل فشاری الزاماً با یک لودسل خمشی یا تک‌نقطه‌ای یکسان نیست.
انواع متداول شامل:
- لودسل فشاری
- لودسل خمشی
- لودسل کششی
- لودسل S-Type
- لودسل تک‌نقطه‌ای
- لودسل Shear Beam
هستند.

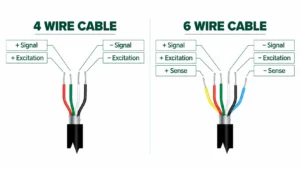

تعداد سیم‌های لودسل
لودسل‌های استرین‌گیج معمولاً به صورت ۴ سیمه یا ۶ سیمه تولید می‌شوند.لودسل شش سیمه علاوه بر خطوط تحریک و سیگنال، دو خط Sense نیز دارد که می‌توانند افت ولتاژ کابل را جبران کنند.
تعداد سیم‌های لودسل
حساسیت خروجی
یکی از مشخصات مهم دیتاشیت لودسل، Rated Output یا حساسیت خروجی آن است که معمولاً با mV/V بیان می‌شود.مقادیر مختلفی مانند:
- 1 mV/V
- 2 mV/V
- 3 mV/V
ممکن است در لودسل‌ها دیده شود.ورودی نمایشگر باید قابلیت دریافت و پردازش سیگنال لودسل موردنظر را داشته باشد.
ولتاژ Excitation
نمایشگر باید بتواند ولتاژ تحریک مناسب پل وتستون لودسل را تأمین کند.
معنی سیم‌های لودسل چیست؟
در یک لودسل چهار سیمه، چهار خط اصلی وجود دارد:
| ترمینال | نام | کاربرد |
|---|---|---|
| EXC+ یا E+ | Excitation Positive | تحریک مثبت لودسل |
| EXC- یا E- | Excitation Negative | برگشت ولتاژ تحریک |
| SIG+ یا S+ | Signal Positive | خروجی مثبت سیگنال |
| SIG- یا S- | Signal Negative | خروجی منفی سیگنال |
در مدل‌های شش سیمه دو خط دیگر نیز اضافه می‌شود:
| ترمینال | کاربرد |
|---|---|
| SEN+ | Sense مثبت |
| SEN- | Sense منفی |
سیم‌های Sense برای تشخیص ولتاژ واقعی رسیده به لودسل و جبران افت ولتاژ کابل استفاده می‌شوند. این قابلیت به‌خصوص در کابل‌های طولانی اهمیت بیشتری پیدا می‌کند.
آیا رنگ سیم‌های لودسل استاندارد است؟
خیر.
یکی از اشتباهات رایج هنگام سیم‌بندی لودسل این است که رنگ سیم‌ها یک استاندارد قطعی در نظر گرفته شود.
در بعضی مدل‌ها ممکن است الگوی زیر مشاهده شود:
| رنگ | عملکرد احتمالی |
|---|---|
| قرمز | EXC+ |
| مشکی | EXC- |
| سبز | SIG+ |
| سفید | SIG- |
| زرد یا سیم لخت | Shield |
اما این رنگ‌بندی برای تمام تولیدکنندگان و مدل‌ها یکسان نیست.
بنابراین:
هیچ‌گاه فقط بر اساس رنگ سیم‌ها، لودسل را به نمایشگر متصل نکنید.
اولویت همیشه باید با:
- دیتاشیت لودسل
- نقشه Wiring
- اطلاعات درج‌شده روی کابل
- کانکتور دستگاه
- دستورالعمل سازنده
باشد.

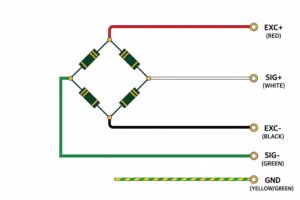

نحوه اتصال لودسل ۴ سیمه به نمایشگر
در یک سیستم ساده با یک لودسل چهار سیمه، معمولاً ترمینال‌های نمایشگر شامل موارد زیر است:
EXC+
EXC-
SIG+
SIG-
سیم‌بندی نیز به شکل زیر انجام می‌شود:
EXC+ لودسل → EXC+ نمایشگر
EXC- لودسل → EXC- نمایشگر
SIG+ لودسل → SIG+ نمایشگر
SIG- لودسل → SIG- نمایشگر
پس از اتصال سیم‌ها، لازم است صحت اتصالات بررسی شده و سپس نمایشگر روشن شود.اگر پس از وارد کردن وزن، مقدار نمایشگر به جای افزایش کاهش پیدا کرد، ممکن است پلاریته سیگنال معکوس باشد؛ با این حال قبل از هرگونه جابه‌جایی سیم باید دستورالعمل همان لودسل و نمایشگر بررسی شود.
نحوه اتصال لودسل ۴ سیمه به نمایشگر

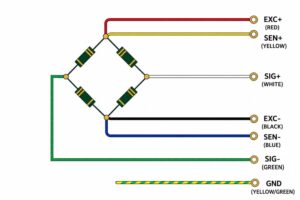

نحوه اتصال لودسل ۶ سیمه به نمایشگر
لودسل شش سیمه علاوه بر چهار خط اصلی دارای:
SEN+
SEN-
نیز هست.
در صورت پشتیبانی نمایشگر از Sense، ساختار اتصال معمولاً شامل:
- EXC+
- EXC-
- SIG+
- SIG-
- SEN+
- SEN-
خواهد بود.
خطوط Sense باعث می‌شوند نمایشگر بتواند ولتاژ واقعی تحریک موجود در محل لودسل را اندازه‌گیری کرده و افت ولتاژ ایجادشده در کابل را جبران کند.
نحوه اتصال لودسل ۶ سیمه به نمایشگر
اگر نمایشگر ورودی Sense نداشت چه کنیم؟
در این حالت نباید سیم‌های Sense را به‌صورت حدسی به سیم‌های دیگر متصل کرد.در بعضی سیستم‌ها Sense به Excitation متصل می‌شود و در بعضی طراحی‌ها نحوه مدیریت آن متفاوت است.بنابراین نقشه اتصال نمایشگر و لودسل مرجع اصلی تصمیم‌گیری است.
نحوه اتصال چند لودسل به یک نمایشگر
در بسیاری از سیستم‌های صنعتی یک لودسل کافی نیست.برای مثال، یک پلتفرم چهارگوش ممکن است دارای چهار لودسل باشد.در چنین شرایطی ساختار سیستم معمولاً به این شکل است:
لودسل ۱ ─┐
لودسل ۲ ─┤
لودسل ۳ ─┤ → جانکشن باکس → نمایشگر وزن
لودسل ۴ ─┘
جانکشن باکس علاوه بر جمع کردن خروجی لودسل‌ها، در بسیاری از مدل‌ها امکان Trim یا بالانس خروجی لودسل‌ها را نیز فراهم می‌کند.این موضوع زمانی اهمیت زیادی دارد که یک بار مشخص در نقاط مختلف پلتفرم قرار داده می‌شود.برای مثال، اگر یک وزنه ثابت روی چهار گوشه پلتفرم قرار گیرد، مقدار نمایش داده‌شده باید تا حد قابل قبول یکسان باشد.در صورت وجود اختلاف، ممکن است نیاز به Corner Adjustment یا تنظیم خروجی لودسل‌ها از طریق جانکشن باکس باشد.
نصب مکانیکی چه تأثیری بر اتصال لودسل دارد؟
حتی بهترین سیم‌بندی نیز نمی‌تواند نصب مکانیکی اشتباه را جبران کند.لودسل برای اندازه‌گیری نیرو در یک جهت مشخص طراحی شده است. اگر نیروهای جانبی، پیچشی یا خمشی ناخواسته به سنسور وارد شوند، ممکن است خطای اندازه‌گیری افزایش پیدا کند.
سطح نصب لودسل نیز بهتر است:
- صاف باشد.
- تراز باشد.
- استحکام کافی داشته باشد.
- هنگام اعمال وزن تغییر شکل غیرعادی نداشته باشد.
- عاری از ذرات و آلودگی باشد.
همچنین سازه نباید به قسمت‌های اطراف گیر کند یا مسیری موازی برای انتقال بار ایجاد شود.در سیستم‌هایی مانند توزین مخزن یا سیلو، حتی یک لوله صلب یا اتصال نامناسب می‌تواند بخشی از وزن را از مسیر دیگری به سازه منتقل کند و باعث خطا شود.
کابل لودسل را چگونه نصب کنیم؟
خروجی لودسل معمولاً در حد میلی‌ولت است و به همین دلیل نسبت به تداخل‌های الکترومغناطیسی حساسیت بالایی دارد.عبور کابل لودسل در کنار تجهیزاتی مانند:
- کابل موتور
- اینورتر
- کابل‌های قدرت
- کنتاکتور
- ترانسفورماتور
- تجهیزات قدرت صنعتی
می‌تواند باعث نوسان وزن شود.برای کاهش احتمال بروز مشکل:
- از کابل شیلددار مناسب استفاده کنید.
- کابل سیگنال را از کابل قدرت جدا کنید.
- از له شدن یا کشیدگی کابل جلوگیری کنید.
- کابل را در محیط‌های صنعتی در مسیر محافظت‌شده عبور دهید.
- اتصالات ترمینال‌ها را کاملاً محکم کنید.
- ارتینگ را مطابق دستورالعمل تجهیزات انجام دهید.
- از ایجاد Ground Loop جلوگیری کنید.
مراحل اتصال لودسل به نمایشگر
برای یک سیستم ساده می‌توان فرآیند راه‌اندازی را با ترتیب زیر انجام داد.
برق سیستم را قطع کنید
هرگونه سیم‌بندی باید در حالت خاموش انجام شود.
نقشه سیم‌بندی را بررسی کنید
ترمینال‌های لودسل و نمایشگر را مشخص کنید:
EXC / SIG / SEN / SHIELD
نصب مکانیکی را انجام دهید
لودسل باید طبق جهت بارگذاری تعیین‌شده توسط سازنده نصب شود.
سیم‌های لودسل را متصل کنید
سیم‌ها را دقیقاً مطابق Wiring Diagram به ترمینال‌های نمایشگر یا جانکشن باکس متصل کنید.
تمام اتصالات را بررسی کنید
قبل از روشن کردن سیستم، پیچ‌های ترمینال، کابل‌ها و کانکتورها بررسی شوند.
نمایشگر را روشن کنید
پس از اطمینان از صحت سیم‌بندی، برق دستگاه را وصل کنید.
اجازه دهید سیستم پایدار شود
در سیستم‌های دقیق بهتر است قبل از انجام کالیبراسیون، تجهیزات برای مدت لازم به شرایط پایدار کاری برسند.
بعد از اتصال لودسل چه تنظیماتی روی نمایشگر لازم است؟
صرف اتصال سیم‌ها باعث نمایش صحیح وزن نمی‌شود.
نمایشگر باید متناسب با سیستم تنظیم شود.
مهم‌ترین پارامترها عبارت‌اند از:
ظرفیت سیستم
Maximum Capacity باید متناسب با ظرفیت سیستم توزین تعیین شود.
واحد وزن
برای مثال:
- kg
- ton
- g
- N
- kN
تقسیم‌بندی نمایش
Resolution یا Division نمایشگر باید متناسب با ظرفیت و دقت موردنیاز سیستم انتخاب شود.برای مثال، در یک سیستم صنعتی ممکن است تقسیم‌بندی وزن1، 5، 10 یا 20 کیلوگرمباشد.
تنظیم Zero
در حالت بدون بار، مقدار اولیه سیستم باید به‌درستی صفر شود.
پارامترهای لودسل
بسته به مدل اندیکاتور، اطلاعات دیگری مانند حساسیت لودسل، ظرفیت و نوع کالیبراسیون نیز ممکن است قابل تنظیم باشد.

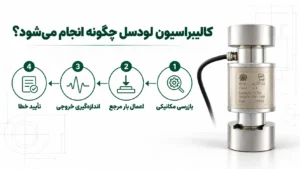

کالیبراسیون لودسل چگونه انجام می‌شود؟
کالیبراسیون لودسل فرایندی تخصصی است که برای بررسی و تنظیم دقت خروجی الکتریکی آن در برابر بارهای مشخص انجام می‌شود. در این آزمون، لودسل تحت بارهای استاندارد و کنترل‌شده قرار می‌گیرد و خروجی آن، معمولاً بر حسب میلی‌ولت بر ولت (mV/V)، در نقاط مختلف ظرفیت اندازه‌گیری می‌شود.
هدف از کالیبراسیون لودسل، اطمینان از صحت عملکرد سنسور، بررسی خطی‌بودن خروجی، تکرارپذیری، هیسترزیس و پایداری نقطه صفر است. این کار معمولاً در کارخانه سازنده یا آزمایشگاه مجهز انجام می‌شود و پس از نصب، بیشتر از طریق کنترل عملکرد سیستم و کالیبراسیون نهایی باسکول یا تجهیزات توزین بررسی می‌شود.
کالیبراسیون لودسل چگونه انجام می‌شود؟

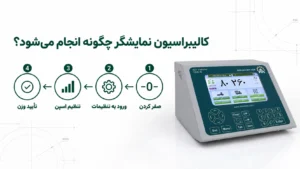

کالیبراسیون نمایشگر وزن چگونه انجام می‌شود؟
پس از نصب لودسل‌ها، اتصال جانکشن‌باکس و سیم‌بندی نمایشگر، باید نمایشگر وزن با استفاده از بار یا وزنه مرجع تنظیم شود. در این مرحله ابتدا مقدار صفر سیستم ثبت می‌شود؛ سپس یک یا چند وزنه با وزن مشخص روی سیستم قرار می‌گیرد تا نمایشگر مقدار واقعی وزن را یاد بگیرد.
کالیبراسیون نمایشگر باعث می‌شود سیگنال دریافتی از لودسل‌ها به عدد وزن صحیح تبدیل شود. در سیستم‌هایی مانند باسکول، مخزن و سیلو، معمولاً علاوه بر تنظیم صفر و وزن مرجع، کالیبراسیون گوشه‌ها نیز انجام می‌شود تا وزن در تمام نقاط پلتفرم یا سازه با دقت یکسان نمایش داده شود.
کالیبراسیون نمایشگر چگونه انجام می‌شود؟
کالیبراسیون معمولاً شامل دو مرحله اصلی است.
کالیبراسیون Zero
سیستم در حالت بدون بار قرار می‌گیرد و مقدار صفر ثبت می‌شود.
کالیبراسیون Span
یک وزن معلوم روی سیستم قرار داده می‌شود و مقدار نمایشگر بر اساس وزن واقعی تنظیم می‌شود. برای مثال اگر وزنه مرجع 1000 کیلوگرمی روی سیستم قرار گرفته باشد، در مرحله Span باید سیستم بر اساس همان مقدار کالیبره شود.هرچه وزن مرجع معتبرتر و شرایط بارگذاری کنترل‌شده‌تر باشد، ارزیابی سیستم دقیق‌تر خواهد بود.
چرا نمایشگر وزن اشتباه نشان می‌دهد؟
اگر بعد از اتصال لودسل مقدار وزن اشتباه است، الزاماً مشکل از خود لودسل نیست.
چند عامل مهم را بررسی کنید.
کالیبراسیون اشتباه
تنظیم نادرست Zero یا Span یکی از اولین مواردی است که باید بررسی شود.
اشتباه در سیم‌بندی
اتصال اشتباه EXC و SIG یا جابه‌جایی پلاریته‌ها می‌تواند عملکرد سیستم را مختل کند.
نصب مکانیکی نادرست
اگر لودسل تحت بار جانبی، پیچش یا نیروی خارج از محور باشد، خروجی ممکن است با وزن واقعی تطابق نداشته باشد.
گیرکردن سازه
تماس پلتفرم با قسمت‌های کناری، وجود جسم خارجی، اصطکاک یا اتصال صلب اضافی می‌تواند بخشی از وزن را از لودسل منحرف کند.
نویز الکتریکی
نویز معمولاً به شکل نوسان عدد، تغییر مداوم وزن یا عدم پایداری Zero مشاهده می‌شود.
آسیب کابل
مواردی مانند:
- پارگی
- له‌شدگی
- رطوبت
- خوردگی
- قطع‌شدگی
- اتصال نامناسب
می‌توانند بر سیگنال تأثیر بگذارند.
چرا عدد نمایشگر مدام نوسان می‌کند؟
نوسان وزن می‌تواند دلایل الکتریکی یا مکانیکی داشته باشد.
موارد زیر را بررسی کنید:
- کابل لودسل در کنار کابل قدرت قرار نگرفته باشد.
- شیلد کابل آسیب ندیده باشد.
- ترمینال‌ها شل نباشند.
- ارت سیستم صحیح باشد.
- لودسل در معرض لرزش غیرطبیعی نباشد.
- سازه به قسمت دیگری گیر نکرده باشد.
- رطوبت وارد کابل یا جانکشن باکس نشده باشد.
اگر نوسان تنها هنگام روشن شدن موتور یا اینورتر ایجاد می‌شود، احتمال وجود تداخل الکترومغناطیسی بیشتر است.
چگونه بفهمیم اتصال لودسل به نمایشگر درست است؟
بعد از اتمام نصب، چند تست ساده انجام دهید.
Zero باید پایدار باشد
بدون بار، مقدار نمایشگر نباید به شکل شدید تغییر کند.
با اضافه کردن وزن عدد باید تغییر کند
هرچه بار بیشتر شود، سیگنال لودسل و مقدار وزن نمایشگر نیز باید متناسب تغییر کند.
بعد از برداشتن بار باید به Zero برگردد
عدم بازگشت مناسب به صفر می‌تواند نشانه مشکلات مکانیکی، کابل، لودسل یا تنظیمات باشد.
وزن معلوم را آزمایش کنید
یک وزنه مشخص در چند نقطه مختلف سیستم قرار دهید.مقدار نمایش‌داده‌شده باید در محدوده خطای مجاز ثابت باشد.
Span را بررسی کنید
خروجی سیستم باید با حساسیت اسمی لودسل و محدوده عملکرد نمایشگر سازگار باشد.
اتصال لودسل در باسکول جاده‌ای چگونه انجام می‌شود؟
در باسکول جاده‌ای معمولاً چند لودسل در نقاط مشخص زیر پل باسکول نصب می‌شوند تا وزن خودرو به‌صورت یکنواخت اندازه‌گیری شود. خروجی هر لودسل به جانکشن باکس منتقل می‌شود و پس از تجمیع و تنظیم سیگنال‌ها، خروجی نهایی به نمایشگر باسکول ارسال می‌شود.
ساختار کلی سیستم معمولاً به این صورت است:
لودسل‌ها → جانکشن باکس → نمایشگر باسکول → نرم‌افزار یا سیستم کنترل
در این نوع سیستم‌ها، فقط اتصال الکتریکی لودسل‌ها کافی نیست. از آنجا که تعداد لودسل‌ها، طول کابل‌ها و ابعاد سازه بیشتر است، کوچک‌ترین اختلاف در نصب یا سیگنال هر لودسل می‌تواند بر دقت نهایی باسکول تأثیر بگذارد.به همین دلیل، در راه‌اندازی باسکول جاده‌ای باید به مواردی مانند بالانس خروجی لودسل‌ها، انتخاب جانکشن باکس مناسب، کابل‌کشی شیلددار، ارتینگ صحیح، حفاظت اتصالات در برابر رطوبت، تنظیم گوشه‌های باسکول و کالیبراسیون نهایی توجه ویژه‌ای داشت.همچنین وزن قرارگرفته در نقاط مختلف پل باید تا حد امکان نتیجه‌ای یکسان ایجاد کند. اگر با قرار دادن یک بار ثابت در گوشه‌های مختلف باسکول، وزن متفاوتی نمایش داده شود، لازم است وضعیت نصب لودسل‌ها، عملکرد جانکشن باکس و تنظیم Corner Adjustment بررسی شود.
اتصال لودسل مخزن و سیلو به نمایشگر چگونه انجام می‌شود؟
در سیستم‌های توزین مخزن و سیلو، لودسل‌ها معمولاً در زیر نقاط اتکای سازه قرار می‌گیرند تا تمام وزن مخزن و مواد داخل آن از مسیر لودسل‌ها به فونداسیون منتقل شود.در سیستم‌های چندلودسله، خروجی هر لودسل ابتدا به جانکشن باکس وارد می‌شود. سیگنال‌ها در این بخش تجمیع و در صورت نیاز بالانس می‌شوند و سپس یک خروجی مشترک به نمایشگر، کنترلر وزن یا PLC ارسال می‌شود.ساختار معمول این سیستم به شکل زیر است:
لودسل‌ها → جانکشن باکس → نمایشگر یا کنترلر توزین → PLC یا سیستم اتوماسیون
در توزین مخزن، دقت اندازه‌گیری فقط به سیم‌بندی وابسته نیست؛ نحوه انتقال نیرو به لودسل‌ها اهمیت بسیار زیادی دارد.لوله‌ها، شیرها، اتصالات، کابل‌ها و تجهیزات متصل به مخزن نباید به‌گونه‌ای باشند که بخشی از وزن سازه را تحمل کنند. برای مثال، یک لوله صلب می‌تواند مسیر موازی برای انتقال نیرو ایجاد کند و باعث شود تمام وزن واقعی به لودسل‌ها منتقل نشود.به همین دلیل، در طراحی این سیستم‌ها باید علاوه بر سیم‌بندی صحیح، به بارهای جانبی، حرکت حرارتی مخزن، انعطاف‌پذیری اتصالات و هم‌سطح بودن نقاط نصب لودسل‌ها نیز توجه شود.
جمع‌بندی
اتصال صحیح لودسل به نمایشگر فقط به وصل کردن چند سیم محدود نمی‌شود؛ دقت نهایی سیستم توزین به مجموعه‌ای از عوامل شامل سیم‌بندی صحیح، نصب مکانیکی اصولی، کابل‌کشی مناسب، کاهش نویز، تنظیمات نمایشگر و کالیبراسیون دقیق وابسته است. در لودسل‌های ۴ سیمه معمولاً اتصالات EXC و SIG استفاده می‌شوند و در مدل‌های ۶ سیمه، خطوط Sense نیز برای جبران افت ولتاژ کابل به کار می‌روند.یکی از مهم‌ترین نکات هنگام سیم‌بندی این است که رنگ سیم‌ها را مبنای قطعی اتصال قرار ندهید؛ زیرا رنگ‌بندی بین سازندگان و مدل‌های مختلف می‌تواند متفاوت باشد و بهترین مرجع همیشه دیتاشیت یا نقشه سیم‌بندی همان لودسل است.در سیستم‌های صنعتی مانند باسکول، مخزن، سیلو و پلتفرم‌های توزین، استفاده صحیح از جانکشن باکس، بالانس لودسل‌ها و کالیبراسیون دقیق اهمیت بیشتری پیدا می‌کند. اگر همه این مراحل به‌درستی انجام شوند، سیستم توزین می‌تواند وزن را با دقت، پایداری و تکرارپذیری مناسب نمایش دهد.
