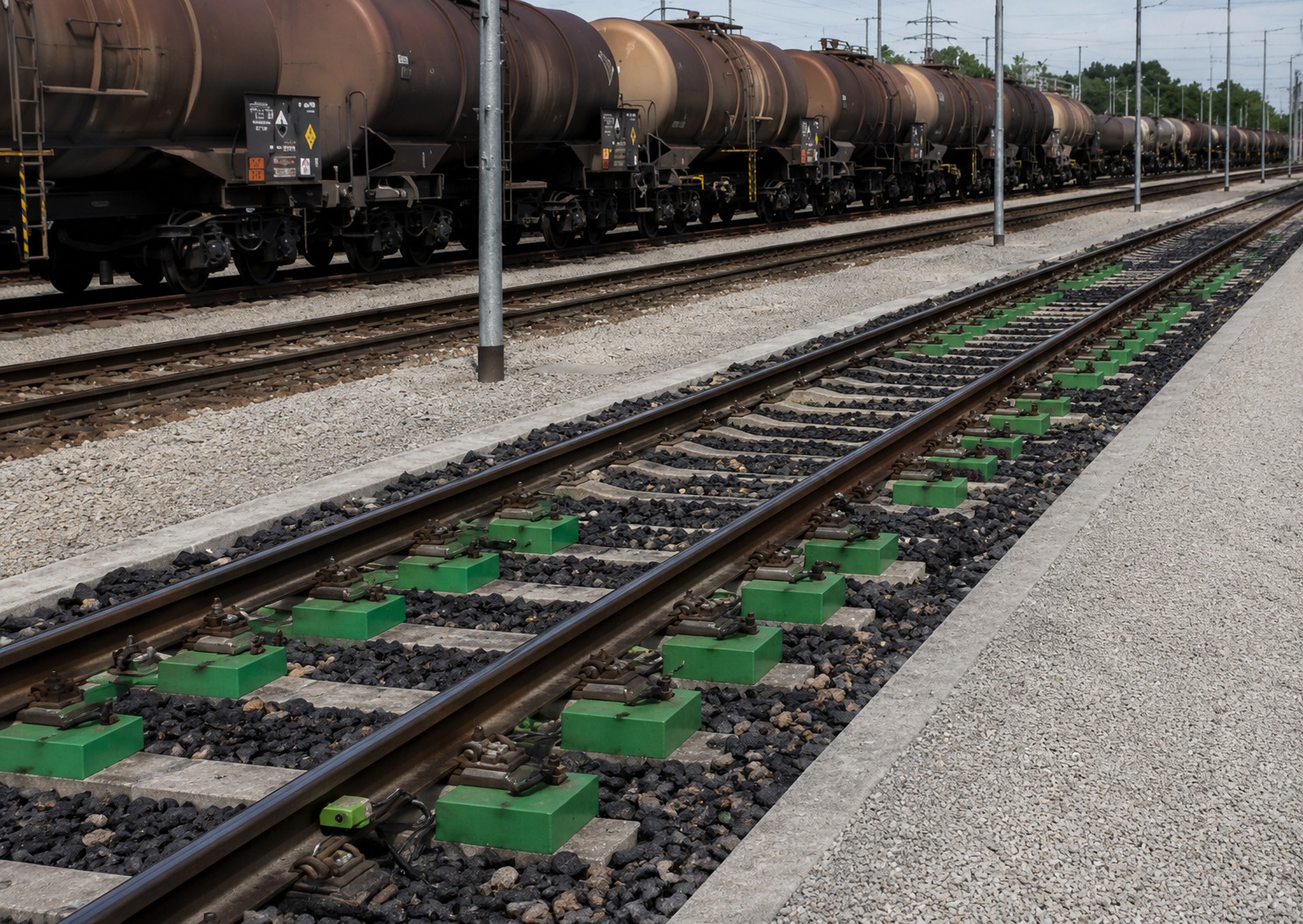

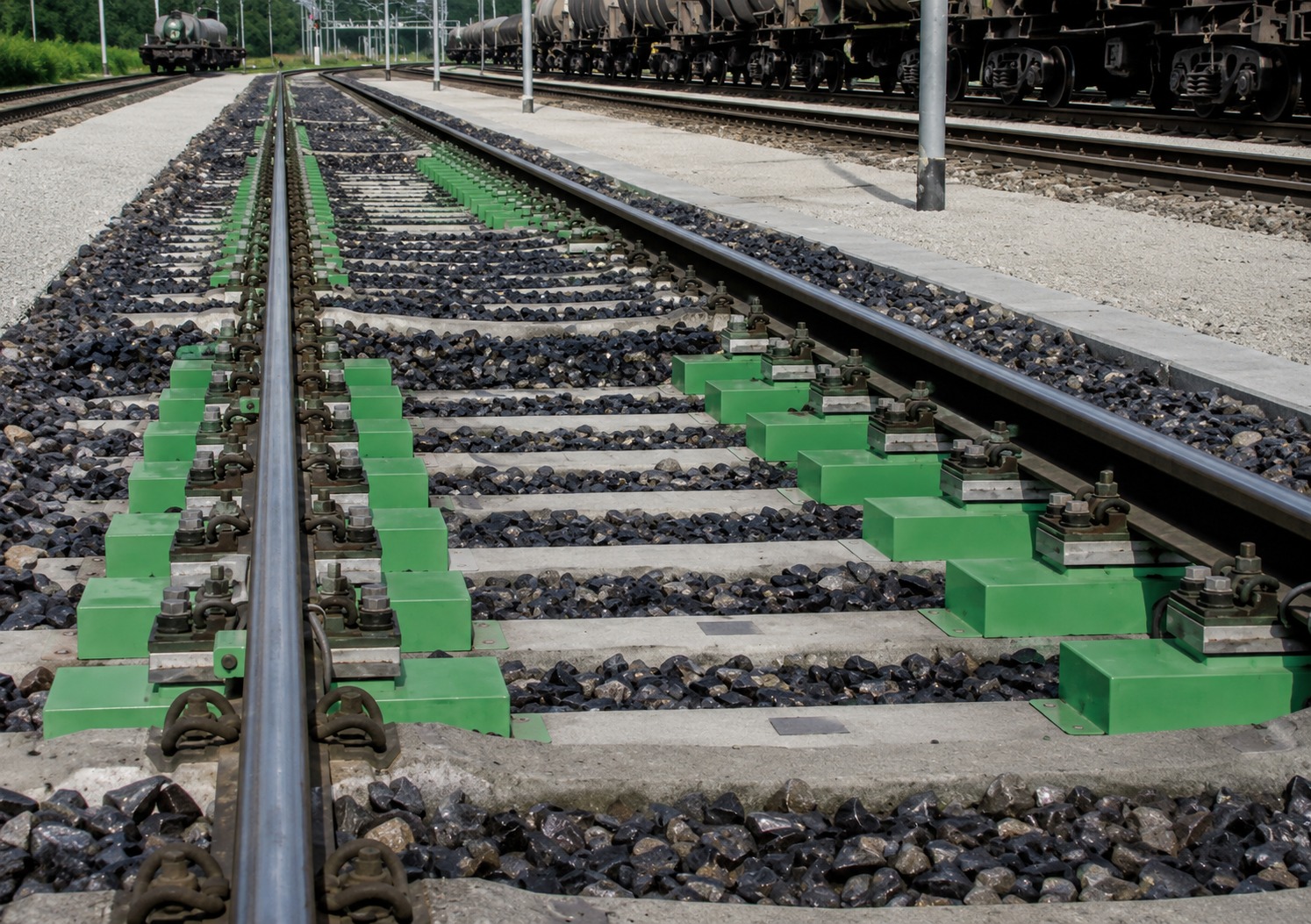

سیستم توزین ریلی ASA-R20 با سنسور دو طرفه

سیستم‌های توزین ریلی با استفاده از سنسورهای خاص ریل که از تکنیک بارگذاری خمشی، طراحی و پیاده‌سازی می‌گردد. این سنسورها در راستای ریل نصب و علاوه بر اندازه‌گیری وزن هر بوژی و هر محور، کلاس واگن را نیز تشخیص داده و در نهایت وزن کل واگن را اندازه‌گیری می‌کند.

این سیستم نیاز به اجرای فونداسیون مهندسی به‌همراه تراورس‌های خاص توزین دارد که با توجه به رعایت الزامات پی‌ریزی در محل اجرا می‌گردد. این سیستم با کمترین تغییرات روی بالاست موجود ریل نصب می‌گردد.

دیاگرام جریان داده (Data Flow)

بخش (بلاک)	محتوا / لایه‌ها
Data Display & Sensing	ASA Software, Indcator, Command Console
Data Storage & Process	OS App, ASA Software
Data Transmission	Internet, WiFi, 4G LTE
Data Access	Inverter Retrival, ASA Consol, Web

مشخصه	توضیحات
Parameter	Value
Power supply	230VAC –10%
Power consumption	100va max
Tempreature range	-10 to + 80<br>(legal – for-trade up to +40)
Accuracy	Linearity : 0.004 %<br>Zero point stability : 0.07 yV/K
Total sum error	0.5 % in Total
error of each weighing	0. 25 % – 1% in
Cap loadcell	Shear Beam Type 20–30 ton
Speed range	5 – 45 km/h
Filter	Dynamic mode 1<br>Average filter
Weighing console	ASA 6000 Series with panel<br>mounting unit Protected to IP 68
Output	Relay x4 LAN modbus<br>MODBUS – TCP– protocol<br>Profibus interface
Serial interface	RS 232 x2<br>RS 485 x2
I / O expansion	Optional module

مشخصه

توضیحات

Parameter

Value

Power supply

230VAC –10%

Power consumption

100va max

Tempreature range

-10 to + 80 (legal – for-trade up to +40)

Accuracy

Linearity : 0.004 % Zero point stability : 0.07 yV/K

Total sum error

0.5 % in Total

error of each weighing

0. 25 % – 1% in

Cap loadcell

Shear Beam Type 20–30 ton

Speed range

5 – 45 km/h

Filter

Dynamic mode 1 Average filter

Weighing console

ASA 6000 Series with panel mounting unit Protected to IP 68

Output

Relay x4 LAN modbus MODBUS – TCP– protocol Profibus interface

Serial interface

RS 232 x2 RS 485 x2

I / O expansion

Optional module

محصولات مرتبط

جی باکس PVC هشت کاناله

ASA-Y20 سیستم توزین ریلی (با فناوری استرین گیج)

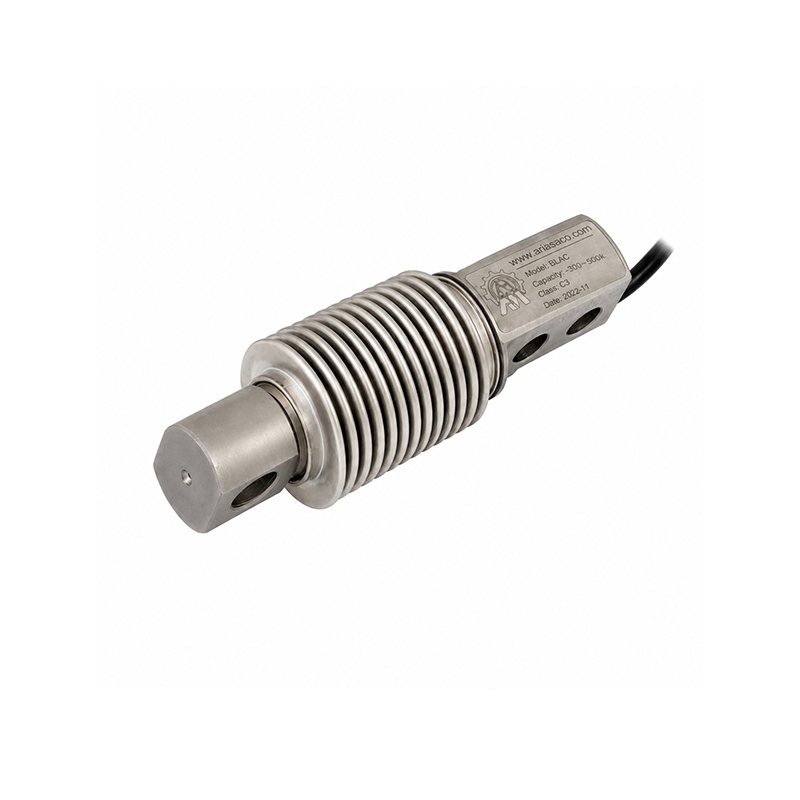

لودسل BLC-2TON
